CNC 선반이 왜 그렇게 많은 에너지를 소비 하는가? 에너지 절약 최적화 솔루션은 다음과 같습니다!

1. 높은 에너지 소비에 기여하는 5 가지 요소 CNC 선반

장비 노화 및 비 효율성

서비스 수명이 8-10 년을 초과하는 쓸모없는 장비

기계적 변속기 구성 요소의 마모로 인한 효율 손실

에너지 소비를 정확하게 관리하지 못하는 구식 제어 시스템

부적절한 가공 매개 변수 설정

불일치 절단 속도, 사료 속도 및 절단 깊이

과도한 공회 시간과 효과적인 가공 시간

냉각 시스템의 지속적인 전원 작동

비효율적 인 모터 시스템

일반적인 비동기 모터는 효율이 75-85%에 불과합니다.

부적절한 인버터 매개 변수 설정

모터로드 일치가 열악합니다

보조 시스템의 에너지 폐기물

유압 시스템 누출 및 과도하게 고압 설정

냉각 및 윤활 시스템의 과도한 사용

부적절한 조명 및 환기 시스템 설계

열악한 생산 관리

장비가 유휴 상태 인 과도한 유휴 시간

최적화되지 않은 가공 공정 경로

에너지 소비 모니터링 및 분석 시스템 부족

CNC 선반 에너지 절약 최적화 계획

장비 업그레이드 및 개조 계획

리노베이션 프로젝트	에너지 절약	투자 회수 기간
고효율 영구 자석 동기 스핀들 모터 교체	15-25% 에너지 절약	1.5-2 년
지능형 주파수 변환 제어 시스템 설치	10-15% 에너지 절약	1-1.5 년
고정밀 롤러 가이드로 업그레이드하십시오	5-8% 에너지 절약	2-3 년
에너지 모니터링 시스템 설치	8-12% 간접 에너지 절약	0.5-1 년

처리 프로세스 최적화 전략

(1) 절단 매개 변수 최적화

고속 절단 기술을 사용하여 재료 제거율을 향상시킵니다

CAM 소프트웨어를 사용하여 도구 경로를 최적화하십시오

건식 절단 또는 최소 윤활 기술을 구현하십시오

(2) 생산 일정 최적화

장비 공회전을 줄이기 위해 처리 시퀀스를 합리적으로 배열합니다

배치 프로세스 도구 변경 시간을 줄이기 위해 유사한 부분

갑작스런 가동 중지 시간을 피하기 위해 예방 유지 보수를 구현하십시오

보조 시스템 에너지 절약 조치

(1) 냉각 시스템 수정

가변 주파수 제어 냉각 펌프를 설치하십시오

지능형 온도 제어 시스템을 사용하십시오

고효율 냉각수 필터 장치를 사용하십시오

(2) 유압 시스템 최적화

서보 모터를 사용하여 유압 펌프를 구동하십시오

압력 일치 제어를 구현합니다

파이프 라인 밀봉을 정기적으로 확인하십시오

에너지 절약 혁신 구현을위한 고려 사항

예비 평가는 중요합니다

자세한 에너지 감사를 수행하십시오

주요 에너지 소비 지점을 식별하십시오

투자 수익을 계산합니다

단계별 구현 전략

Easy and The Deally Software에서 먼저 시작한 다음 하드웨어로 시작합니다.

먼저 개척 한 다음 스케일링

에너지 절약 기준을 설정하십시오

지속적인 모니터링 및 개선

에너지 소비 데이터를 정기적으로 분석합니다

에너지 절약 성능 지표를 설정하십시오

처리 기술을 지속적으로 최적화합니다

2. CNC 선반의 기능과 장점

CNC 선반의 기본 기능

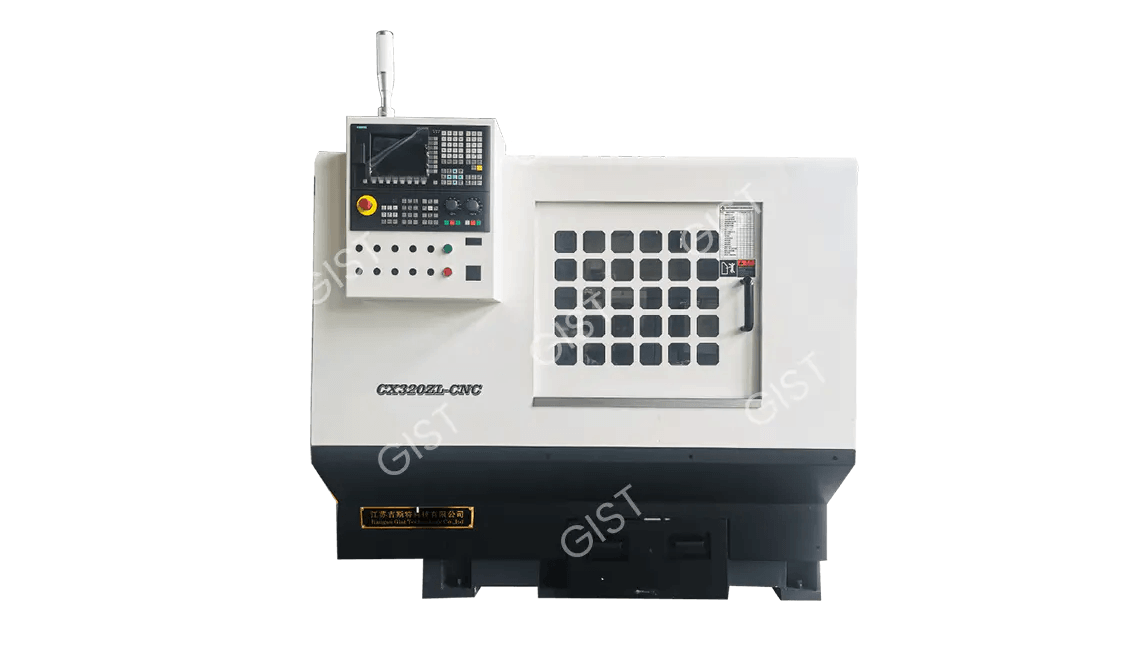

CNC 선반 (컴퓨터 수치 제어 선반)은 디지털 신호를 사용하여 공작 기계 도구 모션 및 가공 프로세스를 제어하는 ​​최신 가공 장비입니다. 그들은 제조 산업에서 대체 할 수없는 역할을합니다.

정밀 부품 가공 : 샤프트, 디스크 및 슬리브와 같은 다양한 회전 부품을 정밀 가공 할 수있어 IT6-IT7의 치수 정확도 및 RA0.8-1.6μm의 표면 거칠기를 달성합니다.

복잡한 모양 가공 : 다축 연계를 통해 복잡한 곡선 표면, 테이퍼, 스레드 (다중 스타트 스레드 포함) 및 특수 모양의 윤곽선, 전통적인 선반에서 달성하기 어려운 모양을 가공 할 수 있습니다.

대량 생산 보증 : 프로그램 제어를 통해 가공 프로세스에서 일관성이 높아져 대규모 고정밀 부품의 표준화 된 생산에 특히 적합합니다.

자동화 된 생산 재단 : FMS (Flexible Manufacturing Systems) 및 자동화 된 생산 라인의 핵심 구성 요소로서 다른 장비와의 협업 운영을 가능하게합니다.

CNC 선반의 핵심 장점

( 1 ) 높은 정밀도 및 높은 반복성

볼 스크류 드라이브를 사용하면 위치 정확도가 ± 0.005mm에 도달 할 수 있습니다.

폐 루프 제어 시스템은 실시간 오류를 보상합니다.

가공 반복성은 최대 99.9%에 도달하여 인적 오류가 줄어 듭니다.

( 2 ) 가공 효율이 크게 향상되었습니다

최적화 된 절단 매개 변수 :

스핀들 속도는 8000 rpm 이상에 도달 할 수 있습니다 (전통적인 선반의 경우 2000 rpm에 비해).

급속한 트래버스 속도는 30m/분을 초과합니다.

보조 시간 단축 :

자동 도구 변경 시간은 1-3 초입니다.

즉각적인 프로그램 호출이 완료되었습니다.

가공 효율은 일반적인 선반보다 3-5 배 높습니다.

( 3 ) 유연한 가공

프로그램을 변경하여 다른 부품을 처리 할 수 ​​있습니다.

단일 시스템은 회전, 드릴링 및 테이핑과 같은 여러 프로세스를 완료 할 수 있습니다.

제품 유형을 빠르게 전환하여 여러 품종의 소규모 배치 생산에 적응합니다.

(4) 지능적인 운영

자동 도구 설정, 공구 보상 및 결함 진단 기능이 장착되었습니다.

그래픽 프로그래밍 인터페이스는 작동을 단순화합니다.

수백 파일의 저장. 단일 가공 프로그램은 언제든지 호출 할 수 있습니다.

( 5 ) 품질 제어 성

가공 프로세스의 실시간 모니터링

도구 마모의 자동 감지 및 보상

데이터 처리는 품질이 쉽게 관리하기 위해 추적 가능합니다

CNC 선반의 기술적 특징

( 1 ) 기계적 구조

고도도 침대 :

Meehanite 주철 또는 수지 콘크리트로 만들어졌습니다

진동 저항을 개선하기위한 최적화 된 갈비 구조

정밀 가이드 시스템 :

선형 롤러 가이드 또는 슬라이딩 가이드

사전로드 된 구조는 백래시를 제거합니다

고성능 스핀들 :

세라믹 베어링 또는 정수압 베어링

일정한 온도 냉각 시스템은 열 변형을 제어합니다

( 2 ) 제어 시스템 기능

다축 연계 제어 :

표준 구성 : X 및 Z 축, 선택적 C 및 Y 축

밀링 및 회전 작업을 활성화합니다

지능형 기능 모듈 :

도구 수명 관리

적응 형 제어

충돌 보호 시스템

( 3 ) 도구 시스템 기능

VDI/BMT 표준 포탑

라이브 도구 (밀링 및 드릴링 기능)를 지원합니다.

빠른 도구 변경 메커니즘

고압 냉각 시스템 (선택 사항)

CNC 선반의 응용 이점 비교

비교 항목	CNC 선반	전통적인 선반
가공 정확도	± 0.005mm	± 0.05mm
복잡한 부분	가공 가능	가공하기 어렵습니다
전환 시간	10-30 분	2-4 시간
운영 요구 사항	프로그래밍 기술이 필요합니다	기술자 경험에 따라 다릅니다
노동 비용	한 사람이 여러 기계를 작동 할 수 있습니다	한 사람이 하나의 기계를 작동합니다
배치 생산에 적합합니다	단일 대형 배치 생산	소규모 배치 생산

일반적인 응용 프로그램 시나리오

• 자동차 제조 : 엔진 샤프트, 브레이크 디스크 및 휠 허브와 같은 주요 구성 요소 가공
• 항공 우주 : 터빈 블레이드 세기 및 항공 조인트와 같은 고정밀 부품
• 의료 기기 : 인공 관절 및 수술기구와 같은 정밀 구성 요소
• 곰팡이 제조 : 주입 및 다이 캐스팅 금형을위한 코어 및 캐비티 가공
• 전자 통신 : 광섬유 커넥터 및 무선 주파수 장치와 같은 정밀 부품

전체 비용 절감

노동 의존성 감소

한 운영자는 여러 기계를 관리하여 인건비를 줄일 수 있습니다.

숙련 된 기술자의 필요성이 줄어들어 새로운 운영자는 최소한의 교육으로 운영 될 수 있습니다.

재료 및 에너지 절약

최적화 된 절단 매개 변수는 스크랩 속도를 줄입니다 (5% ~ 0.5%).

고효율 전기 스핀들은 기존 모터보다 20% ~ 30% 적은 에너지를 사용합니다.

더 긴 도구 수명

지능형 절단 매개 변수 고압 냉각수는 도구 수명을 50% ~ 100% 증가시킵니다.

공구 변화 주파수 감소는 공구 비용을 줄입니다.

3. 일반적인 CNC 선반 문제에 대한 분석 및 솔루션

정밀 가공 장비로서 CNC 선반은 사용 중에 다양한 문제를 겪게됩니다. 이러한 문제와 솔루션을 이해하는 것은 가공 품질을 보장하고 생산 효율성을 향상시키는 데 중요합니다.

가공 정확도 문제

• 치수 정확도는 과도합니다

증상 : 가공 후 부품 치수는 공차 범위 외부에 있습니다.

원인 분석 :

잘못된 도구 보상 매개 변수 설정

과도한 기계 백래시

클램핑 중 공작물 변형

온도 변동으로 인한 열 변형

솔루션 :

반발을 정기적으로 확인하고 보상합니다

보다 안정적인 고정물 시스템을 사용하십시오

워크숍 주변 온도 제어 (바람직하게는 20 ± 2 ° C)

가공하기 전에 공작 기계를 예열하십시오 (30 분 이상)

• 열악한 둥근/원통

증상 : 원통형 부분의 타원화 또는 테이퍼

원인 분석 :

과도한 스핀들 방사형 런아웃

중앙 및 스핀들 오정렬

과도한 절단력이 변형으로 이어집니다

고르지 않은 도구 마모

솔루션 :

스핀들 정확도 확인 및 조정 (런아웃은 0.005mm이어야합니다)

재 교정 중심 동축

절단 매개 변수 최적화 (공급 또는 절단 깊이 감소)

도구를 정기적으로 교체하고 도구 마모 보상을 구현하십시오

표면 품질 문제

• 열악한 표면 거칠기

증상 : 가공 된 표면의 명백한 도구 자국 또는 채터 마크

원인 분석 :

부적절한 절단 매개 변수 (너무 낮은 속도 또는 너무 높은 피드)

부적절한 도구 형상

진동을 일으키는 공작 기계 도구 강성이 불충분합니다

부적절한 냉각 및 윤활

솔루션 :

절단 속도 증가 (카바이드 도구에 150-300 m/분 권장)

날카로운 갈퀴 각도와 적절한 도구 코 반경을 사용하십시오.

모든 움직이는 부품을 검사하고 조입니다

적절한 냉각수 흐름과 압력을 보장하십시오

• 표면 화상

증상 : 가공 된 표면의 변색 또는 경화 층

원인 분석 :

과도한 절단 온도

심한 도구 마모

냉각수 농도가 충분하지 않습니다

공급 속도가 충분하지 않아 마찰이 증가합니다

솔루션 :

마모 도구를 즉시 교체하십시오

냉각수 농도 증가 (5-10% 권장)

적절하게 급전 속도를 증가

고압 냉각수 시스템을 사용하십시오 (압력 ≥ 7 MPa)

기계적 고장 문제

• 스핀들 이상

증상 : 스핀들 진동, 비정상 소음 또는 과도한 온도 상승

원인 분석 :

베어링 마모 또는 윤활가 열악합니다

고르지 않은 벨트 장력

스핀들 동적 불균형

모터 드라이브 고장

해결책:

스핀들 베어링을 정기적으로 교체하십시오 (8,000 시간 권장)

벨트 장력을 확인하고 조정하십시오

재평가

안정성을 위해 드라이브 출력 전류를 점검하십시오

• 철도 비정상 운동을 안내하십시오

증상 : 높은 이동 저항, 부정확 한 위치 지정 또는 비정상 소음

원인 분석 :

불충분 한 가이드 레일 윤활

비효율적 인 볼 스크류 예압

갇힌 가이드 레일 가드

마모 된 가이드 레일 표면

해결책:

자동 윤활 시스템이 제대로 작동하고 있는지 확인하십시오 (오일 유량 0.1-0.3 ml/min)

나사 예선을 준비하십시오

가이드 레일 가드에서 칩을 청소하십시오

심한 마모는 가이드 레일 어셈블리를 교체해야합니다

전기 제어 시스템 문제

• 서보 시스템 경보

일반적인 경보 코드 :

과부하 알람 (Al.10)

인코더 결함 (al.16)

과전압 경보 (Al.30)

처리 방법 :

과도한 기계적 부하를 확인하십시오

느슨한 인코더 케이블을 확인하십시오

안정적인 그리드 전압 측정 (380V ± 10%)

필요한 경우 서보 드라이브를 교체하십시오

• CNC 시스템 충돌

증상 : 시스템이 응답하지 않거나 자동으로 다시 시작됩니다

원인 분석 :

시스템 과열

전원 공급원 간섭

소프트웨어 충돌

메모리가 충분하지 않습니다

솔루션 :

적절한 냉각 팬 작동을 확인하십시오

전압 조정기 및 필터를 설치하십시오

불필요한 프로그램을 정기적으로 지우십시오

시스템 백업 및 복원을 수행하십시오

도구 관련 문제

• 비정상적인 도구 마모

마모 유형 :

측면 마모 (VB> 0.3mm 인 경우 교체)

요람 마모

도구 팁 치핑

예방 조치 :

재료에 대한 적절한 도구 재료 (카바이드/CBN/세라믹)를 선택하십시오

최적화 된 절단 매개 변수 사용 (도구 제조업체 권장 사항 참조)

적절한 냉각과 윤활을 보장하십시오

간헐적 절단을 피하십시오

• 도구 치핑/파손

주요 원인 :

절단력의 갑작스런 변화 (예 : 고르지 않은 재고)

과도한 도구 돌출

공작물의 단단한 반점

충돌로 이어지는 프로그램 오류

예방 조치 :

가공 전에 재고를 확인하십시오

도구 오버행 최소화 (직경의 4 배를 넘지 않음)

증분 절단 (거칠기 및 마무리) 사용

시뮬레이션 소프트웨어를 사용하여 프로그램을 확인하십시오

운영 및 유지 보수 문제

• 공작물 클램핑 문제

일반적인 실수 :

변형으로 이어지는 과도한 클램핑 력

포지셔닝 데이텀의 부적절한 선택

정기적으로 고정물을 보정하지 못합니다

올바른 접근법 :

토크 렌치를 사용하여 클램핑 력 (보통 50-100 nm)을 제어하십시오.

균일 한 데이텀의 원리를 준수합니다

비품 포지셔닝 정확도 월별 확인 (≤ 0.01 mm)

• 일상적인 유지 보수가 부적절합니다

주요 유지 보수 항목 :

윤활 시스템 : 매주 석유 수준과 품질을 점검하십시오

냉각 시스템 : 냉각수를 교체하고 매월 라디에이터를 청소하십시오

공압 시스템 : 필터를 점검하고 매일 배수하십시오

전기 시스템 : 터미널 압박감을 쿼터로 점검하십시오

특수 재료 처리 문제

• 스테인레스 스틸 도구 스틱

해결책:

날카로운 도구 사용 (레이크 각도 12-15 °)

절단 속도 증가 (≥120 m/min)

극도의 압력 첨가제를 포함하는 절단 유체를 사용하십시오

저속, 고 공간 가공을 피하십시오

• 알루미늄 합금 구축 가장자리

예방 조치 :

PCD 도구를 사용하십시오

절단 속도 증가 (3000-5000 rpm)

등유 기반 절단 유체를 사용하십시오

도구 레이크면에서 고품질 마감 처리를 유지하십시오

VIII. 문제 진단 과정 권장 사항

가공 문제가 발생하면 문제 해결을 위해 다음 단계를 수행하는 것이 좋습니다.

현상 확인 : 기록적인 증상 (치수, 표면, 소리 등)

매개 변수 점검 : 현재 절단 매개 변수 및 절차를 확인하십시오

도구 점검 : 도구 마모를 측정하십시오

기계 조건 : 각 축의 모션 정확도와 강성을 확인하십시오.

프로세스 분석 : 프로세스 경로의 합리성을 평가합니다

재료 확인 : 공작물 재료의 일관성을 점검하십시오

환경 적 요인 : 온도, 습도 및 진동의 영향을 고려하십시오.

예방 유지 보수 계획

유지 보수 항목	주기	검사 세부 사항
스핀들 정확도	월간 간행물	방사형 런아웃, 축 재생
가이드 레일 조건	주간	윤활 조건, 마모
포탑 포지셔닝	계간지	반복성
냉각 시스템	월간 간행물	농도, pH 값, 유량
전기 시스템	반년마다	터미널 블록, 접지 저항

4. CNC 선반 유지 보수 및 치료 안내서

일일 유지 보수 콘텐츠

기계를 시작하기 전에 확인하십시오

유압 오일 레벨을 확인하십시오 (오일 창의 2/3 위치에 보관하십시오).

공기압이 0.4-0.6mpa 범위 내에서 안정적임을 확인하십시오.

각 축의 가이드 레일의 윤활을 확인하십시오 (오일 필름은 균등하게 분포되어야 함).

냉각수 농도 확인 (5-8% 권장)

작동 중 모니터링

스핀들 작동 소리 모니터링 (비정상적인 진동 및 소음이 없어야합니다).

각 축의 부드러운 움직임을 관찰하십시오 (크리프 또는 지터 없음)

시스템 온도 모니터링 (스핀들 온도 상승은 25 °를 초과하지 않습니다)

기계를 종료하기 전에 작동합니다

워크 벤치와 포탑의 칩을 청소하십시오 (특수 브러시 사용)

각 축을 공작 기계의 중앙으로 이동하십시오 (가이드 레일의 고르지 않은 힘을 피하기 위해)

도구 마모를 확인하고 기록하십시오 (VB 값은 0.3mm를 초과하지 않음)

정기적 인 유지 보수 계획

(1) 주간 유지 보수

윤활 시스템 유지 보수

자동 윤활 펌프의 오일 레벨을 확인하십시오 (ISO VG32 가이드 레일 오일 보충).

테일 스톡 슬리브를 수동으로 윤활하십시오 (리튬 기반 그리스 사용)

가이드 레일 가드 내부를 청소하십시오 (압축 공기로 날려)

냉각 시스템 유지 보수

냉각수 필터를 청소하십시오 (메쉬 크기 ≥100 메쉬)

냉각수의 pH 값을 확인하십시오 (8.5-9.5 범위로 유지).

물 탱크에서 퇴적물 제거 (자기로드는 금속 칩을 흡수합니다)

(2) 월간 유지 보수

기계 부품을 검사하십시오

스핀들 방사형 런아웃 측정 (≤0.005mm)

볼 스크류 예압을 확인하십시오 (축 정밀도 ≤0.01mm)

터렛 포지셔닝 정확도 확인 (반복 포지셔닝 ≤0.005mm)

전기 시스템 검사

모든 연결 조임 와이어 터미널 (토크 2-4n · m)

지면 저항 확인 (≤4Ω)

전기 제어 캐비닛 필터를 청소하십시오 (압축 공기로 리버스 퍼지)

(3) 분기 별 유지 보수

유압 시스템 유지 보수

유압 오일 필터 교체 (여과 정확도 10μm)

유압 압력 확인 (장비 교정 값에 따라)

파이프 라인 밀봉 (누설 없음)을 확인하십시오.

정밀 교정

레이저 간섭계 각 축의 위치 정확도를 확인하는 (백래시 보상)

Roundness 오류를 확인하는 Ballbar (≤0.015mm)

도구 보상 매개 변수를 재설정하십시오

주요 구성 요소의 유지 보수 지점

스핀들 시스템

2000 시간마다 스핀들 베어링 그리스 교체 (NLGI 레벨 2

벨트 장력을 정기적으로 점검하십시오 (편향 ≤ 10mm/100n 압력).

스핀들 테이퍼를 깨끗하게 유지하십시오 (전용 유지 보수 스틱 사용).

가이드 웨이 시스템

가이드 웨이 스크레이퍼 무결성을 매일 확인하십시오.

가이드 웨이 방지 오일 월간 (근무 시간)을 적용하십시오.

6 개월마다 가이드 웨이 예비를 조정하십시오.

터렛 시스템

도구 포탑을 찾아 매주 핀 마모를 확인하십시오.

툴 홀더 테이퍼 매월 (에탄올로 닦으십시오)를 청소하십시오.

인덱싱 메커니즘을 분기별로 윤활하십시오 (극도의 압력 그리스).

유지 보수 도구 목록

도구 유형	특정 항목	애플리케이션
청소 도구	나일론 브러시 세트	가이드웨이 칩 청소
측정 도구	다이얼 표시기 (0.01mm)	스핀들 런아웃 감지
윤활 도구	수동 그리스 총	그리스 보충

일반적인 유지 보수 오해 및 수정

신화 1 : 더 많은 윤활이 더 좋습니다

사실 : 오버 브러스로 인해 오일 필름이 두꺼워지면 정확도가 줄어 듭니다.

올바른 연습 : 장비 매뉴얼에 지정된 오일 부피에 따라 윤활유 (보통 0.1 ml/min)

신화 2 : 냉각수는 보충되면, 교체되지 않음

사실 : 장기 사용은 박테리아를 번식시키고 장비를 부식시킬 수 있습니다.

올바른 연습 : 3 개월마다 냉각수를 완전히 교체하고 매주 생명 화학을 추가하십시오.

신화 3 : 정확도 편차는 소프트웨어 조정을 통해서만 보상됩니다.

사실 : 기계식 마모를 먼저 수리해야합니다

올바른 연습 : 먼저 기계 구성 요소를 수리 한 다음 소프트웨어 매개 변수를 조정하십시오.

유지 보수 기록 관리

다음을 기록하기 위해 디지털 유지 보수 파일을 설정하는 것이 좋습니다.

일일 검사 데이터 (온도, 압력, 비정상 조건)

유지 보수 교체 부품 정보 (브랜드, 모델, 교체 날짜)

정확도 테스트 보고서 (테스트 기기 모델 포함)

문제 해결 기록 (증상, 원인, 솔루션)

5. CNC 선반에 대해 자주 묻는 질문 (FAQ)

• CNC 선반과 기존의 선반의 차이점은 무엇입니까?

제어 방법 : CNC 선반은 컴퓨터 프로그램에 의해 제어되는 반면, 기존의 선반 (수동 선반)은 수동 작동에 의존합니다.

처리 정확도 : CNC 선반은 ± 0.005mm의 정확도를 달성 할 수있는 반면, 기존의 선반은 일반적으로 정확도가 ± 0.05mm입니다.

자동화 정도 : CNC 선반은 도구를 자동으로 변경하고 절단 매개 변수를 조정할 수 있지만 기존의 선반에는 수동 작동이 필요합니다.

응용 시나리오 : CNC 선반은 복잡한, 고정밀 및 대량 생산에 적합한 반면, 기존의 선반은 간단한 부품 및 소규모 배치 처리에 적합합니다.

• CNC 선반 처리 정확도를 감소시킬 수있는 것은 무엇입니까?

기계식 마모 : 가이드 레일 및 납 스크린의 마모로 인해 클리어런스가 증가합니다.

도구 마모 : 공구 팁 마모 또는 치핑은 치수 정확도에 영향을 미칩니다.

열 변형 : 공작 기계 또는 공작물의 열 팽창으로 인해 오류가 발생합니다.

프로그래밍 오류 : 부적절한 코드 매개 변수 설정 (예 : 과도한 피드 속도).

클램핑 문제 : 공작물은 고정되지 않았거나 올바르게 배치되지 않습니다.

해결책:

반발을 정기적으로 확인하고 보상합니다.

마모 도구를 즉시 교체하십시오.

가공 전에 주변 온도를 제어하고 기계를 예열하십시오.

가공 프로그램을 최적화하여 적절한 절단 매개 변수를 보장하십시오.

• CNC 선반 가공 중에 채터 마크가 발생하면 어떻게해야합니까?

가능한 원인 :

부적절한 절단 매개 변수 (예 : 과도한 피드 또는 저속).

도구 돌출부는 너무 길거나 강성이 부족합니다.

기계 스핀들 베어링이 착용되거나 가이드 레일이 느슨합니다.

공작물 클램핑은 불안정합니다.

해결책:

절단 매개 변수를 조정하십시오 (속도 증가, 피드 감소).

도구 확장을 단축하십시오 (공구 생크 직경의 4 배를 넘지 않음).

스핀들 및 가이드 레일을 검사하고 베어링을 교체하거나 필요한 경우 예압을 조정하십시오.

보다 안정적인 고정물 (예 : 유압 척)을 사용하십시오.

• CNC 선반 스핀들이 과열되는 원인은 무엇입니까?

불충분 한 윤활 : 스핀들 베어링에는 오일이 없거나 그리스가 노화됩니다.

과도한 하중 : 과도한 절단 매개 변수 (예 : 과도한 절단 깊이). 냉각 불량 : 스핀들 냉각 시스템에 결함이 있거나 열 소산이 부적절합니다.

베어링 마모 : 장기 사용은 베어링 간극을 증가시킵니다.

해결책:

적절한 오일 흐름을 확인하려면 윤활 시스템을 점검하십시오.

과부하를 피하기 위해 절단 매개 변수를 최적화하십시오.

스핀들 냉각 채널을 청소하여 적절한 열 소산을 보장하십시오.

베어링이 손상되면 교체하고 스핀들을 다시 교환하십시오.

• 적절한 CNC 선반 도구를 선택하는 방법은 무엇입니까?

공작물 재료 :

강철 : 탄화물 또는 CBN 도구.

알루미늄 : PCD (다결정 다이아몬드) 도구.

스테인레스 스틸 : 코팅 탄화물.

처리 유형 :

러핑 : 높은 갈퀴 각도와 강한 삽입물을 사용하십시오.

마무리 : 날카로운 절단 가장자리와 작은 코 반경을 사용하십시오.

도구 홀더 유형 :

외부 회전 : ISO 표준 도구 홀더를 사용하십시오.

내부 가공 : 지루한 도구 또는 전용 내부 회전 도구를 사용하십시오.

• CNC 선반에서 "서보 오버로드"알람을 어떻게 해결합니까?

가능한 원인 :

과도한 기계적 부하 (예 : 과도한 절단력).

서보 모터 또는 드라이브 고장.

가이드 레일/리드 스크류가 붙어 있거나 윤활유가 불량합니다.

해결책:

절단 매개 변수 점검 : 피드 속도 또는 절단 깊이를 줄입니다.

기계 저항 문제 해결 :

부드러운 작동을 위해 가이드 레일 및 리드 스크류를 확인하십시오.

윤활 시스템이 제대로 작동하는지 확인하십시오.

전기 검사 :

운동 절연 저항을 측정하십시오.

드라이브 알람 코드를 점검하고 필요한 경우 교체하십시오.

• CNC 선반에서 도구 수명을 어떻게 연장 할 수 있습니까?

절단 매개 변수 최적화 : 저속과 높은 공급 속도를 피하십시오. 올바른 속도와 피드 속도를 선택하십시오.

적절한 냉각 보장 : 고압 냉각수를 사용하십시오 (특히 스테인레스 스틸 및 티타늄 합금 가공시).

정기적으로 마모를 확인하십시오. VB 값이 0.3mm를 초과하면 도구를 교체하십시오.

중단 절단을 피하십시오 : 필요한 경우 더 높은 인체 (예 : Chipbreakers가있는 삽입물)를 사용하십시오.

• CNC 선반의 일일 유지 보수의 핵심 요점은 무엇입니까?

매일 : 칩을 청소하고 윤활 및 냉각수를 확인하십시오. 매주 : 가이드 레일을 청소하고 터릿 포지셔닝 정확도를 확인하십시오.

월간 : 스핀들 런아웃 및 리드 스크류 백래시를 확인하십시오.

분기 별 : 유압 오일을 교체하고 제어 캐비닛의 먼지를 청소하십시오.

• CNC 선반에 스테인리스 스틸을 가공 할 때 도구가 붙어 있으면 어떻게해야합니까?

날카로운 도구를 사용하십시오 : 갈퀴 각도 ≥ 12 ° 및 작은 도구 팁 반경.

작업 경화를 줄이기 위해 절단 속도를 ≥ 120m/분으로 증가시킵니다.

특수 절단 유체 사용 : 극도의 압력 첨가제 (예 : 황화 오일)를 포함합니다.

칩 고착을 방지하기 위해 저속 절단을 피하십시오.

• CNC 선반의 미래 개발 동향은 무엇입니까?

지능형 : 가공 매개 변수의 AI 기반 최적화 및 적응 형 제어.

결합 : 밀링 및 회전 및 5 축 연결 기술의 광범위한 사용.

녹색 제조 : 에너지 절약 모터 및 드라이 절단 기술.

디지털화 : 클라우드 기반 모니터링 및 디지털 트윈 애플리케이션.

6. 1 1 CNC 선반 운영자가 알아야 할 안전 규정 및 효율적인 기술

안전 표준 (개인 및 장비 안전 보장)

1. 적절한 보호 장비를 착용하십시오

필수 : 안전 안경, 노이즈 캔셀 링 이어 플러그, 꽉 끼는 작업 의류 및 안전 신발.

금지 : 장갑 (얽힘을 방지하기 위해), 느슨한 옷, 보석류 및 풀린 긴 머리.

2. 기계를 시작하기 전에 기계의 상태를 확인하십시오.

윤활유와 냉각수로 충분한 지 확인하십시오.

공기압이 안정적임을 확인하십시오 (0.4-0.6 MPa).

척과 포탑이 잠겨 있는지 확인하십시오.

3. 기계가 실행중인 동안 워크 피스 조정 또는 측정을 엄격히 금지합니다.

스핀들이 회전하는 동안 가공 구역에서 손을 멀리 두십시오.

공작물을 측정하기 전에 기계를 완전히 멈추십시오.

4. 날아가는 재료를 방지하기 위해 공작물을 올바르게 고정하십시오. 느슨한 재료가 날아가는 것을 방지하기 위해 공작물이 단단히 고정되어 있는지 확인하십시오.

적절한 비품 (예 : 유압 척 또는 3 턱 척)을 사용하십시오.

5. 비상 정지 버튼의 위치에 익숙해집니다.

비정상이 발생하는 경우 (예를 들어 도구가 깨진 도구 또는 느슨한 공작물)가 발생하면 즉시 비상 정지 버튼을 누릅니다.

적절한 작동을 위해 비상 정지 기능을 정기적으로 테스트하십시오. 6. 과부하를 피하십시오

절단 매개 변수 (속도, 피드, 컷 깊이)는 기계의 정격 값을 초과해서는 안됩니다.

과부하는 쉽게 공구 손상이나 기계 고장으로 이어질 수 있습니다.

효율성 기술 (가공 효율 및 품질 향상)

7. 도구 선택 및 절단 매개 변수 최적화

재료	권장 도구	절단 속도 (VC)	피드 (F)
일반 강철	코팅 된 탄화물	150-250 m/분	0.1-0.3 mm/rev
스테인레스 스틸	도성 합금	100-180 m/분	0.05-0.2 mm/Rev
알루미늄 합금	PCD 도구	500-1000 m/분	0.2-0.5 mm/rev

팁 :

거칠기에 높은 사료 속도와 깊은 컷을 사용하고, 고속 및 마무리를 위해 낮은 공급 속도를 사용하십시오.

CAM 소프트웨어를 사용하여 도구 경로를 최적화하고 유휴 여행을 줄입니다.

8. 자동 도구 설정을 사용하여 수동 도구 설정 시간을 줄입니다.

레이저/연락처 도구 설정은 공구 길이와 반경을 빠르게 측정하여 정확도를 향상시킬 수 있습니다.

인간 오류를 줄이고 공구 변경 후 자동으로 보상합니다.

9. 배치 처리에는 "그룹 기술"을 사용하십시오.

도구 변경 및 조정 시간을 줄이기 위해 유사한 부품을 함께 처리하십시오.

생산 효율성을 향상시키기위한 비품 및 절차를 표준화하십시오.

10. 냉각수를 현명하게 사용하여 공구 수명을 연장하십시오.

수성 냉각수 : 강철 및 스테인레스 스틸에 적합합니다.

오일 기반 냉각수 : 알루미늄 합금 및 정밀 가공에 적합합니다.

최소 수량 윤활 (MQL) : 냉각수 소비를 줄이고 환경에 민감한 응용에 적합합니다.

11. 가동 중지 시간을 줄이기 위해 정기적으로 장비를 유지하십시오.

유지 보수 항목	주기	작동 세부 사항
가이드 웨이 윤활	일일	오일 레벨을 확인하고 칩을 청소하십시오
스핀들 검사	주간	베어링 소음 및 온도 상승을 점검하십시오
나사 유지 보수	월간 간행물	깨끗하고 반사됩니다

7. CNC 선반의 일반적인 결함 진단에 대한 완전한 가이드

기계 시스템 결함 진단

1. 스핀들 시스템 결함

일반적인 증상 :

스핀들 회전 중 비정상 소음

과도한 스핀들 온도 상승 (> 65 ° C)

과도한 스핀들 방사형 런아웃 (> 0.01mm)

가능한 원인 및 솔루션 :

베어링 마모 또는 윤활가 열악합니다

윤활 시스템 오일 흐름을 점검하십시오

스핀들 베어링 교체 (공장 지정 유형 권장)

적절한 양의 고속 스핀들 그리스

고르지 않거나 마모 된 벨트 장력

벨트 장력을 지정된 값으로 조정하십시오 (보통 10kg 부하당 6-8mm 편향)

마모 된 벨트 교체 (완전한 벨트 교체 권장)

스핀들 모터 결함

모터 3 상 전압 균형을 점검하십시오

운동 절연 저항을 측정하십시오 (> 1MΩ이어야 함)

인코더 연결을 확인하십시오

2. 피드 시스템 결함

일반적인 증상 :

축 운동 중 비정상적인 소음 또는 진동

과도한 포지셔닝 정확도

서보 모터 과부하 경보

진단 및 해결책 :

볼 스크류 마모

백래시 확인 (일반적으로 <0.02mm)

나사 너트를 조정하거나 교체하십시오

그리스 추가 (ISO 16000 권장) vg32 가이드 레일 오일)

가이드 레일은 마모되거나 윤활되지 않았습니다

가이드 레일 표면 마모 확인 (접촉 비율을 확인하기 위해 빨간색 납 파우더 사용)

가이드 레일 가드 내부에서 칩을 청소하십시오

가이드 레일 삽입 예압을 조정하십시오

느슨한 커플 링

결석 강화 스크류 토크 확인 (장비 매뉴얼 참조)

손상된 탄성 커플 링을 교체하십시오

전기 시스템 문제 해결

1. 서보 시스템 경보

일반적인 경보 코드 및 솔루션 :

알람 코드	가능한 원인	해결책
Al.10 (과부하)	과도한 기계적 부하	가이드 레일/리드 스크류가 붙어 있는지 확인하십시오
Al.16 (인코더)	인코더 케이블에 결함이 있습니다	커넥터를 점검하고 손상된 케이블을 교체하십시오
Al.30 (과전압)	그리드 전압 변동	전압 조정기를 설치하십시오
al.31 (저전압)	전원 모듈 결함	입력 전압이 정상인지 확인하십시오

2. CNC 시스템 고장

일반적인 문제 및 솔루션 :

시스템 동결 또는 검은 색 화면

전원 모듈 출력 전압을 확인하십시오 (보통 5V, ± 15V)

시스템 냉각 팬을 청소하십시오

시스템 매개 변수를 백업하고 시스템을 다시 설치하십시오

프로그램 실행 오류

G 코드 구문 오류를 확인하십시오

도구 보상 매개 변수 설정을 확인하십시오

메모리가 가득 찼는 지 확인하십시오

의사 소통 실패

RS232/USB 인터페이스 연결을 확인하십시오

통신 프로토콜을 다시 시작하십시오

드라이버를 업데이트하십시오

유압/공압 시스템 고장

1. 유압 시스템 고장

일반적인 문제 :

불안정한 압력

부진한 실린더 움직임

과도한 유압 오일 온도

솔루션 :

유압 오일 레벨과 품질을 점검하십시오

오일 게이지의 중심선으로 리필하십시오

흐린 또는 유화 유압 오일 교체 (2000 시간마다 권장)

필터 요소를 청소하거나 교체하십시오

필터 막힘을 확인하십시오

정밀 필터 요소 교체 (여과 정확도 ≤10μm)

오일 펌프와 솔레노이드 밸브를 점검하십시오

오일 펌프 출력 압력을 테스트하십시오

고착 된 솔레노이드 밸브 스풀을 청소하십시오

2. 공압 시스템 오작동

일반적인 문제 :

공기압이 충분하지 않습니다

부적절한 실린더 이동

공기 누출

해결책:

공기 공급 압력 확인 (0.5 MPa 이상이어야 함)

막힌 필터를 청소하거나 교체하십시오

손상된 공기 파이프 피팅을 교체하십시오

실린더 윤활유 (전용 공압 윤활제 사용)

냉각/윤활 시스템 오작동

1. 냉각 시스템 문제

일반적인 문제 :

냉각수 흐름이 충분하지 않습니다

막힌 노즐

냉각수 펌프가 작동하지 않습니다

솔루션 :

냉각수 탱크 레벨을 확인하십시오

청정 필터와 노즐

냉각수 펌프 모터 작동을 점검하십시오

냉각수 농도 조정 (5-8% 권장)

2. 윤활 시스템 오작동

일반적인 문제 :

가이드 가이드 레일 윤활

막힌 윤활유 오일 라인

윤활제 펌프가 작동하지 않습니다

해결책:

윤활유 탱크 레벨을 확인하십시오

분배기 막힘을 깨끗하게하십시오

윤활 간격 조정 (보통 15-30 분마다)

실패한 윤활 펌프를 교체하십시오

도구 시스템 오작동

1. 비정상적인 도구 마모

일반적인 유형 및 원인 :

과도한 측면 마모

과도한 절단 속도

고르지 않은 공작물 경도

요람 마모

과도한 공급 속도

불충분 한 냉각

커터 팁 치핑

간헐적 절단

과도한 도구 돌출

솔루션 :

절단 매개 변수를 최적화합니다

냉각 방법을 개선하십시오

더 적합한 공구 자료를 선택하십시오

2. 자동 도구 체인저 오작동

일반적인 문제 :

도구 잡지는 위치로 회전하지 않습니다

도구 체인저 로봇이 붙어 있습니다

도구 식별 오류

솔루션 :

도구 잡지 출신을 확인하십시오

깨끗한 공구 홀더 테이퍼

로봇 공기 압력을 조정하십시오

도구 식별 센서를 점검하십시오

예방 유지 보수 권장 사항

일일 유지 보수 :

청소 칩과 냉각수

유압/공압 시스템을 점검하십시오

Axis Zero 리턴 정확도를 확인하십시오

주간 유지 보수 :

가이드 웨이 윤활을 확인하십시오

전기 제어 캐비닛 필터를 청소하십시오

백업 시스템 매개 변수

월간 유지 보수 :

스핀들 런아웃을 확인하십시오

볼 스크류 마모를 확인하십시오

자동 도구 세터를 보정합니다

분기 별 유지 보수 :

유압 오일과 필터를 교체하십시오

지면 저항을 점검하십시오

완전한 정확도 검사

8. CNC 선반의 응용 분야 및 특정 기능

CNC 선반의 핵심 장점

고정밀 가공 : 치수 정확도는 IT6에 도달합니다 (0.002-0.004mm)

복잡한 모양 처리 : 스레드, 테이퍼 및 곡면 표면과 같은 복잡한 기하학적 형태를 생성 할 수 있습니다.

안정적인 대량 생산 : 프로그램 제어 처리는 제품 일관성을 보장합니다

높은 수준의 자동화 : 자동 도구 변경, 자동 측정 및 기타 기능을 지원합니다.

유연한 생산 : 처리 유형간에 빠르게 전환됩니다

주요 응용 프로그램 영역 분석

• 자동차 제조

일반적인 부분 :

엔진 구성 요소 : 크랭크 샤프트, 캠 샤프트, 커넥팅로드

전송 시스템 : 변속기 기어 샤프트, 차동 하우징

제동 시스템 : 브레이크 디스크, 브레이크 드럼

스티어링 시스템 : 스티어링 너클, 스티어링 샤프트

특정 응용 프로그램 :

대량 생산 중에 부품 상호 교환 성을 보장합니다

높은하지 재료의 정밀 회전 (예 : 강화 강철)

복잡한 윤곽의 1 단계 형성

자동화 된 생산 라인을 위해 로봇과 결합되었습니다

• 항공 우주

일반적인 부분 :

엔진 부품 : 터빈 샤프트, 압축기 디스크

랜딩 기어 구성 요소 : 액추에이터, 연결 샤프트

우주선 구조 부품 : 도킹 플랜지, 연료 노즐

특별 요구 사항 :

티타늄 및 고온 합금과 같은 자산성이 어렵다는 가공

엄격한 기하학 및 위치 공차 (Roundness ≤ 0.005mm)

표면 무결성 제어 (강화 층 없음)

해결책:

고압 냉각 시스템 사용 (최대 7MPA)

단단한 회전을위한 CBN 도구 사용

실시간 보상을위한 온라인 측정 시스템이 장착되어 있습니다

• 의료 기기 제조

전형적인 제품 :

정형 외과 임플란트 : 인공 관절, 뼈 나사

치과 기기 : 임플란트, 보철물

수술기구 : 내시경 성분, 외과 적 핸들

특별 프로세스 :

생체 적합성 물질 가공 (티타늄 합금, 코발트-크로 미움-몰리브덴)

미러 등급 표면 거칠기 (RA ≤ 0.2μm)

마이크로-프레시션 부품의 처리 (최소 직경 0.3mm)

기술 솔루션 :

에어 스핀들 (50,000 rpm)

최소 수량 윤활 (MQL)

고정밀 광학 공구 세터

• 곰팡이 제조

일반적인 응용 프로그램 :

주입 곰팡이 : 코어, 캐비티

다이 캐스팅 금형 : 코어, 슬라이드

스탬핑 금형 : 가이드 핀, 부싱

처리 기능 :

하강 곰팡이 강철 가공 (HRC 50-62)

복잡한 곡선 표면 형성

높은 표면 품질 요구 사항

프로세스 혁신 :

EDM 대신 밀 전환 조합 가공

표면 마감을위한 구형 회전 도구 사용

온라인 검사를위한 레이저 측정

• 전자 통신 장비

일반적인 부분 :

광섬유 커넥터 : 세라믹 페룰

RF 장치 : 도파관 공동

반도체 장비 : 진공 챔버

정밀 요구 사항 :

치수 정확도 : ± 0.001mm

표면 거칠기 : RA : 0.1μm

기하학적 공차 : 0.002mm

해결책:

일정한 온도 워크숍 환경 관리 (20 ± 0.5 ° C)

천연 다이아몬드 도구 마감

활성 진동 분리 시스템 적용

CNC 선반의 특별 응용 프로그램

• 회전 및 밀링

응용 프로그램 시나리오 :

회전, 밀링 및 드릴링과 같은 여러 프로세스는 단일 설정에서 완료해야합니다.

복잡하고 불규칙적으로 모양의 부품의 처리;

고정밀 포지셔닝 요구 사항

일반적인 경우 :

항공기 엔진 블리스 가공, B 축 링키지를 통한 블레이드 프로파일의 정확한 형성을 달성합니다.

• 멀티 스핀들 자동 선반

응용 프로그램 :

작은 정밀 부품의 대규모 배치 생산; 연속 막대 재고 처리; 표준 자동차 부품의 생산

생산 효율성 :

6 스핀들 CNC 선반은 매일 15,000 조각의 출력으로 볼트를 처리 할 수 ​​있습니다.

• 수직 CNC 선반

해당 부품 :

큰 디스크 모양의 부품; 무거운 회전 몸체; 비대칭 및 복잡한 부분

처리 장점 :

쉬운 공작물 적재 및 언로드; 중력은 칩 제거를 용이하게합니다. 대형 직경 부품에 적합합니다

미래의 응용 프로그램 트렌드

지능형 가공 :

적응 형 제어 시스템

자동 도구 마모 보상

가공 품질 예측

녹색 제조 :

드라이 절단 기술

에너지 절약 전기 스핀들

폐기물 회복

초 충전 가공 :

나노 스케일 표면 가공

원자 수준의 차원 제어

양자 장치 제조

원격 모니터링 :

클라우드 기반 데이터 관리

원격 결함 진단

크로스 팩토리 협업 제작

선택 권장 사항

응용 프로그램을 기반으로 CNC 선반을 선택할 때 다음을 고려하십시오.

정확도 수준 :

일반 가공 : ± 0.01mm

정밀 가공 : ± 0.005mm

초 충전 가공 : ± 0.001mm

스핀들 구성 :

기존 가공 : 8000rpm

고속 절단 : 15000rpm

마이크로 부품 : 40000rpm 이상

자동화 요구 사항 :

단일 기계 생산 : 수동 로딩 및 언로드

대량 생산 : 로봇 통합

유연한 제조 : AGV 연결

도구 시스템 구성

터렛 유형 선택

서보 터릿 : 도구 변경 시간 0.3-0.8 초 (대량 생산에 선호)

유압 터릿 : 저렴하지만 복잡한 유지 보수 (예산 제한 응용 프로그램을 위해 선택 가능)

파워 터릿 : 밀링 및 회전에 필수적 (B 축 링키지)

도구 인터페이스 표준

VDI 시스템 : 독일 표준, 우수한 강성

BMT 시스템 : 일본 표준, 빠른 도구 변경

Capto 인터페이스 : 고급 구성, 높은 정밀도

자동화 통합 솔루션

자동화 레벨 선택 안내서

기본 모델

수동 로딩/언 로딩

독립형 작동

적합 : 시험 생산/작은 배치

표준 모델

로봇로드/언 로딩

자동 도어 오프너

적합 : 중간 배치 (한 달에 500-2000 조각)

지능형 모델

AGV 물류 시스템

온라인 검사 및 피드백

적합 : 대형 배치 (월 5000 조각)
