Ceramic CBN 그라인딩 휠이 원뿔 연삭을위한 최상의 선택 인 이유는 무엇입니까?

1. 유리화 된 CBN 그라인딩 휠의 상승 및 장점에 대한 개요

유리화 된 결합 입방 붕소 질화 붕소 (CBN) 분쇄 휠의 출현은 고정밀 원뿔 연삭을위한 솔루션을 제공 하였다. CBN (입방체 질화물)은 다이아몬드 후 두 번째로 높은 재료이며, 유리화 된 결합은 연삭 휠에 우수한 내열성과 구조적 안정성을 부여합니다. 전통적인 연삭 휠과 비교하여 유리화 된 CBN 그라인딩 휠의 핵심 장점은 다음과 같습니다.

매우 긴 수명 : 내마모성은 Corundum 그라인딩 휠보다 100 배 이상 높아 공구 변화와 드레싱 시간을 크게 줄입니다.

높은 열 안정성 : 1400 ° C를 초과하는 온도를 견딜 수있어 공작물의 열 변형을 방지합니다.

높은 정밀 유지 : 낮은 연마 곡물 손실은 장기적이고 안정적인 가공 정확도를 보장합니다.

고효율 연삭 : 금속 제거 속도를 30%에서 50% 증가시켜 생산 효율을 크게 향상시킵니다.

유리화 된 CBN 그라인딩 휠의 기본 특성

유리화 된 CBN 그라인딩 휠은 입방 붕소 (CBN) 연마제 복합재로 만들어진 고성능 분쇄 도구 및 유리체 바인더입니다. 이 독특한 재료 조합은 탁월한 가공 성능을 제공합니다.

CBN 연마의 특성

입방 붕소 (CBN)는 공유 결합 붕소 및 질소 원자로 구성된 다이아몬드와 유사한 결정 구조를 갖는 합성 슈퍼 하드 물질이다. CBN 연마제는 다음과 같은 뛰어난 특성을 가지고 있습니다.

(1) 매우 높은 경도와 내마모성

마이크로 하드 니스는 4500HV에 도달 할 수 있으며, Diamond (10000HV)에 이어 두 번째로 Corundum (2000HV)보다 두 배 이상

내마모성은 일반적인 Corundum 연마의 100 배 이상이므로 특히 높은 하급성 재료를 처리하는 데 특히 적합합니다.

(2) 우수한 열 안정성

최대 1400 ° C의 고온 저항 (다이아몬드는 800 ° C에서 산화하기 시작합니다)

고온에서 절단 성능을 유지하고 철계 금속과 반응하지 않습니다.

(3) 좋은 화학적 불활성

철, 니켈 및 코발트와 같은 금속과 화학적으로 반응하지 않습니다.

강화 강철 및 고속 강철과 같은 철 금속 가공에 특히 적합합니다.

유리화 된 결합의 특성

유리화 된 본드는 분쇄 휠의 성능을 결정하는 데 핵심 요소입니다. 주요 기능은 다음과 같습니다.

(1) 높은 내선 저항

소결 온도는 1200 ° C 이상에 도달 할 수 있습니다

작업 온도 범위 내에서 안정적인 기계적 특성을 유지합니다

(2) 탁월한 강성

탄성 계수는 100GPA 이상에 도달합니다

분쇄 중 작은 변형, 처리 정확도 유지에 도움이됩니다.

(3) 제어 가능한 다공성

공식 조정을 통해 5% -40%의 다공성을 달성 할 수 있습니다

다공성은 칩 제거 및 냉각에 도움이되어 공작물 화상을 방지합니다.

(4) 좋은 자기 공유

수동적 인 곡물이 수동적으로 시간이 지남에 따라 떨어질 수 있으며, 새로운 날카로운 가장자리가 드러납니다.

연속적이고 안정적인 연삭 성능을 유지합니다

세라믹 CBN 그라인딩 휠의 독특한 구조

일반적인 세라믹 CBN 그라인딩 휠은 다층 구조 설계를 채택합니다.

(1) 연마 층

CBN 농도는 일반적으로 75% -150% (부피 분율)입니다.

연마 크기 범위 : 거친 분쇄 #80- #120, 미세 연삭 #400- #2000

(2) 전이층

연마 층과 기판 사이의 확고한 결합을 보장합니다.

두께는 보통 1-2mm입니다

(3) 매트릭스 재료

알루미늄 합금 : 가볍고 고속 연삭에 적합합니다

강철 매트릭스 : 높은 강성, 무거운 부하 연삭에 사용됩니다

세라믹 결합의 장점

세라믹 결합은 유리 상 및 결정상으로 구성된 무기 물질입니다. 장점은 다음과 같습니다.

높은 강성 : 수지 또는 금속 결합보다 변형에 대한 저항력이 높으며, 고정밀 연삭에 적합합니다.

고온 저항성 : 고속 연삭 (120m/s 이상) 중에도 안정성을 유지합니다.

탁월한 자기 공상 : 둔화 후, 연마 곡물이 사라져서 새로 날카롭게 날카롭게 가장자리가 드러나고 선명도를 유지합니다.

전통적인 연삭 휠과 비교 (Corundum, Diamond 등)

성능 비교

전통적인 연삭 휠과 비교하여 세라믹 CBN 그라인딩 휠은 중요한 이점을 제공합니다.

성능 사양	Corundum 그라인딩 휠	수지-레신 CBN 그라인딩 휠	유리화 된 CBN 그라인딩 휠
최대 작동 온도	800 ° C	300 ° C	1400 ° C
연삭 비율 (G- 값)	10-50	200-500	500-2000
최대 선형 속도	80m/s	100m/s	160m/s
치수 안정성	공정한	좋은	훌륭한
드레싱 빈도	높은	중간	낮은

2. 세라믹 CBN 그라인딩 휠 정밀 콘 그라인딩 머신 사용 예방 조치

그라인딩 휠 선택 및 설치

그라인딩 휠 선택 및 매칭

공작물 재료를 기준으로 적절한 CBN 농도를 선택하십시오 (강화 강철에 100% -150%가 권장됨).

그릿 크기 선택 원리 :

거친 연삭 : #80- #120

반 마감 연삭 : #150- #240

미세 연삭 : #400 이상

바인더 유형 선택 (유리 단계/미세 결정자 세라믹)

설치 사양

전용 플랜지를 사용하여 고르게 분포 된 클램핑 력을 보장하십시오.

설치 후 동적 밸런싱이 필요합니다 (잔여 불균형 ≤ 0.4g · mm/kg)

초기 사용 전에 유휴 실행 테스트를 수행합니다 (3 0 분 후에 속도를 작동 속도로 점차적으로 증가).

연삭 프로세스 제어

매개 변수 설정 키 포인트

선형 속도 제어 :

강철 : 80-120 m/s

카바이드 : 60-100 m/s

피드 속도 선택 :

거친 연삭 : 0.01-0.03 mm/스트로크

미세 연삭 : 0.002-0.01 mm/스트로크

스파크 클리어링 시간 : 미세 연삭 단계에서 최소 3 개의 스파크 프리 그라인딩을 수행하십시오.

냉각수 관리

특수 분쇄 유체 (pH 8.5-9.5)를 사용해야합니다.

유량 요구 사항 : 그라인딩 휠 너비의 mm 당 ≥ 2 l/min.

필터 정확도 ≤ 25 μm. 정기적으로 농도를 확인하십시오 (4-6%권장)

드레싱 및 유지 보수

그라인딩 휠 드레싱 사양

드레싱 도구 선택 :

거친 드레싱 : 싱글 포인트 다이아몬드 펜

고급 드레싱 : 다이아몬드 롤러

드레싱 매개 변수 :

드레싱 피드 : 0.002-0.01mm/스트로크

드레싱 속도 비율 : 0.6 ~ 0.8 (연삭 휠 대 롤러 선형 속도 비율)

마모 모니터링

연삭 휠 표면 조건을 정기적으로 검사하십시오 (8 시간마다)

연삭 힘/전력 모니터링 시스템을 설정하고 경보 임계 값을 설정하십시오.

그라인딩 휠 수명 데이터 레코드 (드레싱 간격 당 처리 된 평균 부품 수)

안전 운영 요구 사항

보호 조치

보호 덮개를 설치해야합니다 (개방 각도 ≤ 180 °)

작업자는 CBN 먼지로부터 보호하기 위해 보호 마스크를 착용해야합니다.

금속 칩을 수집하려면 작업 영역에 자기 분리기를 설치해야합니다.

비정상적인 취급

진동 초과 처리 절차 :

기계를 즉시 중지하십시오.

스핀들 방사형 런아웃을 점검하십시오 (≤0.005mm).

재조정.

공작물 화상 응답 :

냉각수 스프레이 각도를 확인하십시오.

공급 속도를 20%-30%줄입니다.

환경 통제

온도 및 습도 관리

워크숍 온도는 20 ± 2 ° C입니다.

45%-65%의 상대 습도.

정밀 연삭 실은 일정한 온도에서 유지해야합니다.

진동 방지 측정 :

진동 내성 재단 (진폭 ≤2μm)에 장비를 설치하십시오.

스탬핑 장비와 같은 지역에서 장비를 찾지 마십시오.

3. 세라믹 CBN 연삭 휠 정밀 콘 그라인딩 머신을위한 일반적인 문제 해결

가공 정확도 문제

원뿔 각도 편차

현상 : 공작물의 공작물 원뿔 각도 (> ± 0.005 °)

가능한 원인 :

공작 기계 손실 기하학적 정확도 (가이드 웨이/스핀들)

연삭 휠 드레싱 각도의 잘못된 설정

불충분 한 공작물/고정물 강성으로 변형이 발생합니다

솔루션 :

레이저 간섭계를 사용하여 공작 기계 도구 기하학적 정확도를 확인하십시오 (Z 축 및 X 축 수직에 중점)

그라인딩 휠 드레서 각도를 재 보정하십시오 (표준 각도 게이지 사용 권장)

추가 공작물 지지대를 추가하고 유압 클램프로 전환하십시오 (클램핑 력을 3-5 MPa로 제어).

내성이없는 둥글게

현상 : 둥근> 2μm

가능한 원인 :

열악한 연삭 휠 동적 균형

스핀들 베어링 마모 (방사형 런아웃> 0.003mm)

과도한 연삭 매개 변수

해결책:

연삭 휠의 재조정 (목표 값 : G1.0)

스핀들 방사형 런아웃을 확인하고 필요한 경우 베어링을 교체하십시오 (세라믹 베어링이 권장됩니다)

매개 변수 조정 :

선형 속도 감소 10%-15%

공급 속도를 원래 가치의 50%로 줄입니다

표면 품질 문제

표면 리플

현상 : 일반 졸졸 패턴 (파장 0.1-0.5mm)

가능한 원인 :

그라인딩 휠 워크 피스 시스템 진동

느슨한 기계 재단

연삭 공명

해결책:

기초를 점검하고 강화하십시오 (진동 값은 ≤ 2μm/s)

공명 구역을 피하기 위해 회전 속도를 조정하십시오 (FFT 스펙트럼 분석에 의해 결정됨)

불평등하게 간격을 두는 그라인딩 휠 (예 : 나선형 홈 유형)을 사용하십시오.

표면 화상

증상 : 공작물 표면의 변색 (산화)

가능한 원인 :

불충분 한 냉각 (부적절한 흐름/압력)

막힌 연삭 휠 모공

과도한 공급 속도

해결책:

냉각 시스템 최적화 :

유량을 15 L/분 · mm로 증가시킵니다 (그라인딩 휠 너비)

듀얼 노즐 디자인을 사용하십시오 (하나는 상단과 하단에 1 개, 15 °로 각도)를 사용하십시오.

고압 공기 건로 연삭 휠 모공을 청소하십시오 (0.6 MPa 압축 공기)

공급 속도를 30% 줄이고 연마주기 수를 늘리십시오 (≥3)

그라인딩 휠 이상

과도한 마모

증상 : 그라인딩 휠 수명이 50% 이상 줄어 듭니다.

가능한 원인 :

부적절한 연마 농도

공작물 재료의 변화 (예 : 단단한 단계 포함)

잘못된 드레싱 매개 변수

해결책:

CBN 농도 조정 :

켄칭 강철 : 100%-125%

탄화물 : 75%-100%

드레싱 매개 변수 수정 :

드레싱 피드 속도를 0.001 mm/스트로크로 줄입니다

드레싱 속도 비율을 0.4로 조정하십시오

연마 곡물 흘림

현상 : "대머리 반점"은 연삭 휠 표면에 나타납니다

가능한 원인 :

결합 강도가 충분하지 않습니다

과도한 충격 부하

냉각수 부식

해결책:

고강도 미세 결정질 세라믹 결합을 사용하십시오

절단 방법 최적화 (슬로프 절단 사용, 각도 <5 °)

냉각수 유형 변경 (황 함유 첨가제 방지)

프로세스 시스템 문제

낮은 처리 효율성

현상 : 금속 제거 속도의 30% 감소

가능한 원인 :

그라인딩 휠 칙칙함

그라인딩 파워가 불충분합니다

보수적 인 프로세스 매개 변수

해결책:

조건 모니터링 구현 :

전력 임계 값 설정 (정격 전력 경보의 85%)

음향 방출 센서를 사용하여 연삭 휠 상태를 모니터링하십시오

치수 불안정성

현상 : 배치의 치수 변화> 0.005mm

가능한 원인 :

축적 된 열 변형

측정 시스템 오류

보상되지 않은 그라인딩 휠 마모

해결책:

온도 보상 구현 :

기계 워밍업 시간 ≥ 2 시간

주변 온도 제어 시스템 설치 (20 ± 1 ° C)

자동 보정 메커니즘 설정 :

10 개 부품마다 온라인 측정을 트리거합니다

PLC를 통해 z 축 좌표를 자동으로 수정하십시오

비상 문제 해결

그라인딩 휠 균열

비상 조치 :

즉시 비상 정지 버튼을 누릅니다

보호 덮개의 무결성을 확인하십시오

조사 원인 :

과속 (최대 속도 레이블 확인)

과도한 설치 응력 (매뉴얼에 따라 플랜지 볼트 토크)

공작물 클램핑 실패

비상 조치 :

셧다운 후 클램프 유압 압력을 확인하십시오 (일반적으로 3-5 MPa)

2 차 포지셔닝 솔루션 사용 (기계적 위치 공압 클램핑)

주요 프로세스에 육안 검사 추가 (적절한 클램핑 확인)

예방 유지 보수 권장 사항

모니터링 로그 설정 :

각 드레싱 후 연삭 힘 곡선을 기록하십시오

그라인딩 휠 라이프 트렌드 트랙 (제어 차트 관리)

예비 부품 관리 :

비상 분쇄 휠 드레싱 도구 (다이아몬드 롤러) 유지

스핀들 베어링 예비 부품 (8,000 시간 후 권장 필수 교체)

4. 세라믹 CBN 휠 정밀 콘 그라인더의 주요 기능 및 장점

주요 기능

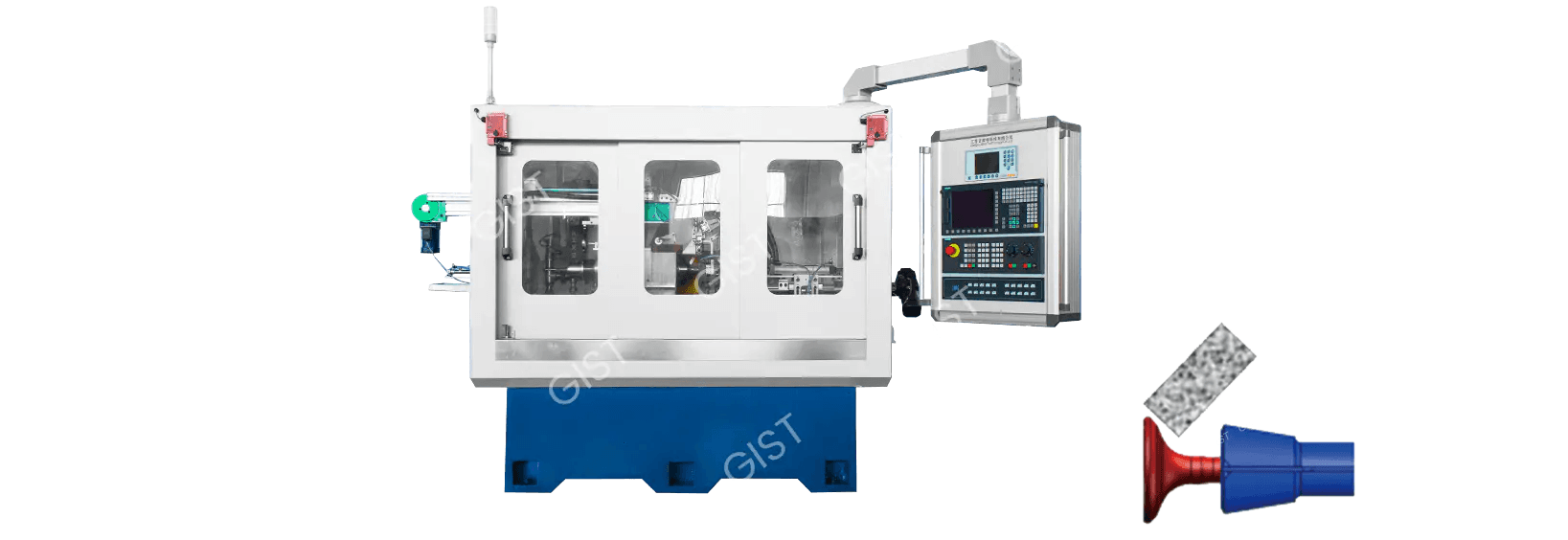

세라믹 CBN 휠 정밀 콘 그라인더는 고정밀 원뿔형 부품 가공을 위해 특별히 설계된 고급 장비입니다. 그들의 핵심 기능은 다음과 같습니다.

고정밀 원뿔 형성

미크론 레벨 가공 정확도를 달성합니다 (원형 ≤ 1μm, 원뿔 각성 내성 ± 0.003 °).

다양한 원뿔형 구조를 처리 할 수 있습니다.

자동차 변속기 동기화 제 콘

항공기 엔진 장애물 및 Tenon 그루브 콘

정밀 베어링 레이스 웨이 콘

공구 엣지 릴리프 콘

대기성 재료 가공

높은 하급 재료를 위해 설계 :

강화 강철 (HRC60)

고온 합금 (Inconel 718 등)

카바이드 (YG8 등)

전통적인 연삭 휠의 문제를 "갈 수없고"화상을 입기 쉬운 문제를 해결하십시오.

결합 된 가공 기능

통합 회전 분쇄 프로세스

단일 클램핑 설정으로 다중 기능 가공을 완료합니다.

원통형 표면

엔드 페이스 모카

표면 그루브 프로파일 링

핵심 장점

긴 도구 수명

비교 항목	Corundum 그라인딩 휠	유리화 된 CBN 그라인딩 휠
드레싱 생활	50 조각	2,000 조각
총 서비스 수명	200 조각	50,000 조각
드레싱 빈도	교대 당 두 번	일주일에 한 번

우수한 표면 품질

표면 거칠기 RA는 0.1μm에 도달합니다 (미러 마감)

번 층 깊이 없음 <2μm (기존 연삭 휠> 10μm)

-200MPA 내에서 제어되는 잔류 응력 (압축 응력 상태)

고효율 가공 성능

금속 제거 속도가 크게 향상되었습니다.

켄칭 강철 : 2.5mm³/mm · s (기존 공정 0.8mm³/mm · s)

카바이드 : 1.2mm³/mm · s (기존 공정 0.3mm³/mm · s)

삭감주기 시간 감소 40%-60%

에너지 절약 및 환경 친화적 인 특징

에너지 소비 비교 :

기존 분쇄기 : 25kW · H/100 조각

CBN 그라인더 : 8kW · H/100 조각

폐기물 감소 :

그라인딩 칩은 80% 감소

냉각수 소비가 50% 감소

지능형 프로세스 제어

온라인 측정 시스템 (레이저/연락처 유형)이 장착

적응 형 보상 기능 :

연삭 휠 마모를 자동으로 수정합니다

열 변형에 대한 실시간 보상

디지털 트윈 시스템은 가공 결과를 예측합니다

기술 혁신

재료 혁신

나노 세라믹 결합 기술 :

굴곡 강도는 180 MPa로 증가했습니다

내열성은 30% 증가했습니다.

다층 컴포지트 그라인딩 휠 :

베이스 레이어 : 하이-가마 행렬

전이 층 : 그라디언트 재료

작업 층 : CBN 미세 결정 응집체

프로세스 혁신

극저온 연삭 기술 :

공작물 온도 <150 ° C (기존 공정> 400 ° C) 고압 제트 냉각을 통해 달성

진동 억제 기술 :

활성 댐핑 시스템은 0.5 μm 이내의 진동 진폭을 제어합니다.

장비 통합

5 축 연결 기능 :

축의 최대 연결 수 : x/y/z/axis/center

위치 정확도 : 5μm 5μm/300mm

모듈 식 디자인 :

빠른 연삭 휠 장치 교체 (<10 분)

선택적 회전/밀링 기능 모듈

산업 적용 가치

자동차 제조

변속기 동기화 제 콘 머시닝 :

가공 정확도는 DIN 5로 향상되었습니다

단가 35% 감소

새로운 에너지 차량 모터 샤프트 원뿔 가공 :

0.005mm 적합성 공차를 달성하십시오

기존 어셈블리와 관련된 소음 문제를 제거하십시오

항공 우주

엔진 블레이드 박수 및 테논 가공 :

피로 수명은 3 배 증가했습니다

가공주기는 8 시간에서 2.5 시간으로 감소했습니다

랜딩 기어 베어링 원뿔 가공 :

표면 무결성은 AMS2420 표준을 충족합니다

스크랩 비율은 15%에서 0.5%로 감소했습니다.

도구 제조

카바이드 드릴 백 각도 가공 :

최첨단 톱니 모양 <3μm

도구 수명은 50% 증가했습니다.

테이퍼 된 생크가있는 고정밀 밀링 커터 :

접촉 영역> 90%

클램핑 반복성 1μm

미래의 개발 방향

지능형 업그레이드 :

통합 AI 프로세스 최적화 시스템

자체 학습 연삭 휠 조건 예측 모델의 개발

녹색 제조 :

건식 연삭 기술 혁신

분해 가능한 바인더 재료의 개발

초 충전 가공 :

나노 스케일 표면 거칠기 달성 (RA <0.05μm)

원자 수준의 제거 프로세스 개발

5. 세라믹 CBN 그라인딩 휠 정밀 콘 그라인딩 머신의 일반적인 문제 해결 및 유지 보수 가이드

일반적인 문제의 진단 및 문제 해결

비정상 가공 정확도 문제 해결

비정상 가공 정확도는 주로 과도한 원뿔 각도와 열악한 둥근 성으로 나타납니다. 과도한 원뿔 각도는 일반적으로 실제 가공 된 원뿔 각도와 설계 요구 사항 사이의 ± 0.01 ° 이상의 편차를 나타냅니다. 반면 둥근은 가공 된 원형 단면에서 2μm 이상의 편차를 나타냅니다.

과도한 원뿔 각도의 경우 공작 기계의 기하학적 정확도를 먼저 교정해야합니다. 레이저 간섭계를 사용하여 각 기계 축의 수직 성, 특히 X와 Z 축 사이의 수직 성을 확인하는 것이 좋습니다. 이 테스트는 기계의 작동 온도가 안정화 된 후에 수행되어야하며 일반적으로 1-2 시간의 워밍업 실행이 필요합니다. 수직 편차가 감지되면 공작 기계 제조업체의 지침에 따라 수정해야합니다. 이는 일반적으로 가이드 레일 슬랫 클리어런스를 0.005-0.01mm 이내로 조정하여 달성됩니다.

그라인딩 휠 드레싱은 테이퍼 각도 정확도에 영향을 미치는 중요한 요소입니다. 다이아몬드 롤러 드레싱은 0.002-0.005mm의 드레싱 피드 속도로 권장됩니다. 드레싱 후, 연삭 휠 표면의 연마 곡물의 균일 성과 선명도를 보장하기 위해 최소 3 개의 스파크 프리 연마주기가 필요합니다. 고정밀 테이퍼 가공을 위해서는 최종 가공 전에 하나 또는 두 개의 워크 피스를 연삭하는 것이 좋습니다. 만족스러운 측정 후에 만 대량 생산이 시작될 수 있습니다.

열악한 둥근은 종종 공작 기계 스핀들의 상태와 밀접한 관련이 있습니다. 먼저, 다이얼 표시기를 사용하여 0.003mm를 초과하지 않아야하는 스핀들 방사형 런아웃을 확인하십시오. 이 값을 초과하면 스핀들 베어링을 교체해야 할 수도 있습니다. 또한, 연삭 휠은 0.4g · mm/kg 내에 불균형이 제어되면서 G1.0 표준과 동적으로 균형을 이루어야합니다. 고속 연삭 (80m/s를 초과하는 선형 속도)의 경우 실시간 모니터링 및 조정에 온라인 동적 밸런싱 시스템이 권장됩니다.

표면 품질 결함 해결

표면 품질 결함에는 일반적으로 채터 마크, 화상 및 과도한 거칠기가 포함됩니다. 채터 마크는 규칙적이고 무작위로 분류 될 수 있습니다.

일반 수다수 자국은 일반적으로 0.1 내지 0.5 mm의 파장을 갖는 균일하고주기적인 줄무늬로 나타납니다. 이러한 유형의 문제는 주로 시스템 진동으로 인해 발생합니다. 처리 조치에는 다음이 포함됩니다. G1.0 표준을 충족시키기 위해 분쇄 휠의 정확하게 균형을 맞추십시오. 스핀들 속도를 조정하고 FFT 스펙트럼 분석을 사용하여 민감한 속도 범위를 피하기 위해 공진 주파수를 식별합니다. 진동 레벨이 2 μm/s 미만인지 확인하기 위해 공작 기계 공구 재단을 검사합니다.

임의의 채터 마크는 불규칙한 표면 자국으로 나타나며 종종 스핀들 베어링 마모가 가능합니다. 필요한 경우 베어링을 검사하고 교체해야합니다. 교체 할 때 베어링 예압에주의하십시오. 과도한 예압은 조기 베어링 고장으로 이어질 수 있습니다.

표면 화상은 주로 분쇄 영역의 과도한 온도로 인해 발생합니다. 솔루션은 다음과 같습니다. 냉각수 유속을 분쇄 휠 너비의 밀리미터 당 2 l/분 이상으로 증가시키는 것; 냉각제 노즐 위치를 확인하여 연삭 접촉 영역과 정렬되도록하는 것; 연삭 매개 변수를 최적화하고, 공급 속도를 적절하게 줄이고, 연마주기 수를 늘립니다. 심한 화상의 경우, 유리체 CBN 그라인딩 휠을 열전도율이 높은 하나로 교체하는 것이 필요할 수 있습니다.

과도한 거칠기는 종종 분쇄 휠의 상태와 관련이 있습니다. 그라인딩 휠 그릿이 둔 해지면 표면 거칠기가 크게 악화됩니다. 연삭 휠을 드레싱해야하며, 드레싱 후 테스트 갈기를 수행하여 상태를 확인해야합니다. 문제가 지속되면 미세한 그라인딩 휠로 전환하거나 공급 속도를 50%줄이는 것을 고려하십시오.

그라인딩 휠 이상 해결

그라인딩 휠 이상은 주로 과도한 마모 및 연마 곡물 손실로 나타납니다. 그라인딩 휠의 과도한 마모는 서비스 수명이 예상보다 상당히 낮아서 정상 수명의 50% 이상에 도달 할 수 있음을 의미합니다.

과도한 마모의 주요 원인에는 부적절한 연마 농도, 공작물 재료 특성의 변화 및 잘못된 드레싱 매개 변수 설정이 포함됩니다. 강철과 같은 대기업이 어려운 재료의 경우 100%에서 125% 사이의 CBN 농도의 분쇄 휠을 사용하는 것이 좋습니다. 단단한 상을 포함하는 합금을 가공 할 때 농도는 75%에서 100%로 감소 될 수 있습니다. 드레싱 매개 변수와 관련하여 드레싱 피드는 0.001mm/스트로크로 감소해야하며 드레싱 속도 비율은 약 0.4로 조정되어야합니다.

그릿 흘림은 연삭 휠 표면에 국소화 된 "대머리"로 나타납니다. 이러한 국소화 된 "대머리"는 일반적으로 불충분 한 결합 강도, 가공 중 과도한 충격 하중 또는 냉각수 부식과 관련이 있습니다. 솔루션은 다음이 포함됩니다 : 고강도 미세 결정질 세라믹 결합으로 분쇄 휠로 전환; 오른팔 절단으로 인한 충격을 피하기 위해 5 ° 미만의 경사각 진입을 사용하여 가공 경로 최적화; 그리고 황과 같은 부식성 첨가제를 함유 한 냉각제를 사용하지 않도록 냉각수 조성물을 점검합니다.

비상 계획

그라인딩 휠 골절 비상 응답

그라인딩 휠 골절이 발생한 경우, 작업자는 즉시 비상 정지 버튼을 활성화하여 전원을 기계로 분리해야합니다. 그런 다음 보호 덮개의 완전성을 확인하여 비행 잔해물이 누구를 다치게 할 수 없는지 확인하십시오. 사고 조사에 중점을 두어야합니다. 그라인딩 휠 속도가 라벨에 지정된 최대 속도를 초과하는지; 플랜지 장착 평탄도가 0.01mm 이내인지 여부; 그라인딩 휠이 만료되거나 부적절하게 저장되는지 여부.

공작물 클램핑 실패 응답

공작물 클램핑 실패는 심각한 안전 위험과 공작물 고장으로 이어질 수 있습니다. 개선 측정에는 듀얼 포지셔닝 시스템 채택 : 기준 위치를 보장하기위한 기계적 위치, 1 차 클램핑 력을 제공하기위한 유압 클램핑 및 안전 기능으로서 공압 잠금이 포함됩니다. 처리하기 전에 공작물 클램핑이 제자리에 있는지 확인하기 위해 육안 검사를 추가 할 수도 있습니다.

일반적인 문제 해결 :

징후	가능한 원인	해결책
공작물 표면 잔물결	그라인딩 휠 불균형/스핀들 베어링 마모	재조정/교체 베어링
테이퍼 각도 정확도가 초과됩니다	기계 기하학적 정확도 손실	기계 수준 및 가이드 웨이를 다시 교환하십시오
과도한 연삭 휠 마모	과도한 연삭 매개 변수	선형 속도 감소 15%-20%
공작물 표면 화상	불충분 한 냉각/연삭 휠 둔함	시간이 지남에 따라 냉각 흐름/교체를 늘리십시오
분쇄 효율 감소	그라인딩 휠 모공이 막혔습니다	특수 세척로드로 지우거나 복원하십시오

예방 유지 보수 시스템

매일 유지 보수 키 포인트

장기의 안정적인 작동을 보장하기 위해서는 일일 유지 보수가 필수적입니다. 각 작업 교대가 시작되기 전에 다음 검사를 수행해야합니다. 농도가 4% -6% 범위 내에 남아 있도록 굴절계를 사용하여 냉각수 농도를 점검해야합니다. 0.5-0.7 MPa의 작동 압력을 유지하려면 공기 시스템 압력을 점검해야합니다. 연삭 휠은 균열, 결함 또는 기타 이상을 시각적으로 검사해야합니다.

시프트 후 유지 보수는 똑같이 중요하며 다음을 포함합니다 : 금속 칩과 연마제 빌드 업을 제거하기 위해 워크 벤치 및 자기 분리기를 청소; 칩이 가이드 웨이 표면에 들어가는 것을 방지하기 위해 가이드 웨이 가드를 닦아냅니다. 휠 드레싱 데이터와 교대 중에 처리 된 워크 피스 수를 기록하고 완전한 장비 작동 레코드를 유지합니다.

정기적 인 유지 보수 계획

주간 유지 보수는 그리스 수준이 80% 이상이고 윤활 라인이 막히지 않은지 확인하기 위해 가이드 웨이 윤활 시스템을 점검하는 데 중점을 둡니다. 유압 시스템은 필터 압력 차동에 중점을두고 매달 철저히 검사해야합니다. 압력 차동이 0.3 MPa를 초과하면 필터를 교체해야합니다.

스핀들 시스템은 고정식 마이크로 미터를 사용하여 스핀들 방사형 런아웃을 측정하여 0.002mm를 초과하지 않아야합니다. 스핀들 온도 상승도 확인해야합니다. 4 시간의 연속 작동 후 15 ° C를 초과해서는 안됩니다. 연간 유지 보수를 위해서는 전문 기술자가 공작 기계의 전체 교정을 수행하고 모든 포지셔닝 정확도를 공장 표준으로 복원해야합니다.

주요 구성 요소 수명 관리

핵심 구성 요소로서, 표면 조건에 관계없이 8,000 시간의 작동 후에 스핀들 베어링을 교체하는 것이 좋습니다. 가이드 웨이 슬라이더는 일반적으로 5 년의 수명을 가지 며 정확도 손실을 피하기 위해 즉시 교체해야합니다. 그라인딩 휠 플랜지는 안전하고 안정적인 설치를 보장하기 위해 2,000 시간마다 토크를 확인해야합니다. 가공 성능에 영향을 미치는 악화를 방지하기 위해 냉각수를 3 개월마다 완전히 교체해야합니다.

세라믹 CBN 그라인딩 휠 정밀 콘 그라인딩 머신 유지 보수 안내서

유지 보수 범주	유지 보수 항목	운영 세부 사항 및 표준	주기	기록 요구 사항
매일 유지 보수	냉각수 검사	점검 농도 (4%-6%), pH (8.5-9.5), 여과 정확도 ≤ 25μm	교대 당	기록 집중력과 불순물
	그라인딩 휠 육안 검사	균열, 결함 및 느슨한 연마 입자 및 깨끗한 공기 구멍 (0.6MPA 공기 건)을 확인하십시오.	모든 교대	사진을 찍고 이상을 보관하십시오.
	기압 시스템을 검사하십시오.	압력이 0.5-0.7mpa 사이이며 배관에 누출이 없도록하십시오.	모든 교대	압력 값을 기록하십시오.
주간 유지 보수	가이드 레일 윤활	특수 그리스를 추가하고 80% 이상을 채우십시오.	주간	윤활 지점과 금액을 기록하십시오
	유압 시스템 검사	필터 압력 차동 (<0.3 MPa)과 표시된 범위 내에서 오일 레벨을 점검하십시오.	주간	압력 차동 및 오일 레벨을 기록하십시오.
	그라인딩 휠 동적 균형 점검.	동적 밸런서를 사용하여 G1.0으로 교정하십시오 (불균형 ≤ 0.4 g · mm/kg).	매주 또는 그라인딩 휠을 교체 한 후.	불균형을 기록하십시오.
월간 유지 보수	스핀들 정확도 검사	방사형 런아웃 (≤0.003mm) 및 축 재생 (≤0.002mm)을 측정하십시오.	월간 간행물	검사 보고서를 저장하십시오
	냉각수 교체	냉각수를 완전히 교체하고 파이프와 탱크를 청소하십시오.	3 개월마다	교체 날짜와 모델 번호를 기록하십시오.
	공작 기계 기하학적 정확도 교정.	레이저 간섭계 (x/z 축 ≤ 0.005mm/300mm)를 사용하여 각 축의 수직성을 확인하십시오.	계간지	교정 인증서를 파일에 보관하십시오.
연간 유지 보수	전체 기계 점검	가이드 레일 그라인딩, 나사 예압 조정 및 전기 시스템 단열 테스트 포함	매년	완전한 유지 보수 보고서
주요 구성 요소 수명 관리	스핀들 베어링 교체	세라믹 베어링을 사용하여 8,000 시간의 작동 후 필수 교체	시간별로 축적되었습니다	교체 시간과 배치를 기록하십시오
	가이드 레일 및 슬라이더를 교체하십시오	5 년마다 또는 상당한 놀이가 발생할 때 교체하십시오	5 년	교체 이유를 기록하십시오
	그라인딩 휠 플랜지 교정	평탄도 (≤ 0.01mm)를 점검하십시오. 볼트 토크는 제조업체의 지침을 준수해야합니다.	2000 시간마다	토크 값을 기록하십시오
비상 대응	그라인딩 휠 균열	기계를 즉시 중지 → 보호 덮개 확인 → 속도/설치 문제 확인 → 그라인딩 휠 교체	균열이 발생하면	사고 보고서를 작성하십시오
	공작물 클램핑 실패	기계 정지 → 클램프 압력 점검 (3-5 MPa) → 육안 검사 증가 → 포지셔닝 최적화	이런 일이 발생할 때	수정 조치를 기록하십시오

유지 보수 예방 조치 :

안전 먼저 : 유지 보수 전에 전원 공급 장치를 분리하고 압력을 해제하십시오. 보호 장비를 착용하십시오.

도구 : 제조업체가 권장 검사 도구 (예 : 레이저 간섭계 및 동적 밸런서)를 사용하십시오.

데이터 추적 성 : 각 유지 보수 작업에 시그니처 확인이 필요하며 데이터는 3 년 이상 보관됩니다.

비정상적인 경고 : 진동 증가 또는 비정상 온도 상승과 같은 문제가 감지되면 조사를 위해 기계를 즉시 종료합니다.

6. 세라믹 CBN 그라인딩 휠 정밀 콘 그라인딩 머신 FAQ

전통적인 연삭 휠에 대한 유리체 CBN 분쇄 휠의 장점은 무엇입니까?

답변:

매우 긴 수명 : CBN의 경도는 다이아몬드에 이어 두 번째이며 내마모성은 Corundum 그라인딩 휠보다 100 배 이상 높아 교체 빈도를 크게 줄입니다.

높은 열 안정성 : CBN은 최대 1400 ° C의 온도를 견딜 수있어 공작물 화상을 방지 할 수 있습니다 (기존 분쇄 휠은 800 ° C에서 실패).

높은 정밀 유지 : 유리화 된 결합은 우수한 강성, 안정적인 연삭 힘을 나타내며 1μm 미만의 테이퍼 둥근 성을 달성 할 수 있습니다.

고효율 : 금속 제거 속도는 30%-50%증가하여 강화 강철 및 고온 합금과 같은 대기업에 어려운 재료에 적합합니다.

올바른 유리화 된 CBN 그라인딩 휠을 어떻게 선택합니까? A : 다음 매개 변수는 공작물 재료 및 정밀 요구 사항에 따라 조정해야합니다.

그릿 크기 :

거친 분쇄 (RA 0.8μm) : #80- #120

미세 연삭 (RA 0.1μm) : #400- #2000

집중:

강화 강철 : 100%-150%

탄화물 : 75%-100%

접합재:

유리 상 세라믹 : 일반 목적

미세 결정 세라믹 : 높은 인성 요구 사항

원뿔 연삭 중에 채터 마크를 해결하는 방법은 무엇입니까?

A : 문제 해결 단계 :

동적 밸런싱 : 그라인딩 휠은 G1.0 등급이어야합니다 (불균형 ≤ 0.4g · mm/kg).

스핀들 베어링을 확인하십시오. 방사형 런아웃이 0.003mm 인 경우 교체하십시오.

매개 변수 조정 :

선형 속도를 10% -15% (예 : 120m/s ~ 100m/s) 줄입니다.

피드 속도를 원래 값의 50%로 줄입니다.

클램핑 최적화 : 공작물 지지대를 늘리고 돌출부를 줄입니다.

그라인딩 휠 수명이 갑자기 감소하는 원인은 무엇입니까?

답변 : 일반적인 원인 및 솔루션 :

원인	해결책
과도한 연삭 매개 변수	라인 속도 또는 피드 속도를 줄입니다
불충분 한 냉각수 농도 (<4%)	농축 물을 6%로 보충
그라인딩 휠 모공이 막혔습니다	0.6 MPa 고압 에어 건로 청소하십시오
공작물 자료 변경 (하드 단계 포함)	더 높은 농도 (150%) 또는 더 미세한 그릿 그라인지 그라인딩 휠을 사용하십시오.

원뿔 갈기 중에 공작물 화상을 피하려면 어떻게해야합니까?

답변:

냉각 최적화 :

유량 ≥ 15 l/min · mm (그라인딩 휠 너비)

내부적으로 냉각 된 그라인딩 휠 또는 이중 노즐 (15 ° 각도)을 사용하십시오.

프로세스 조정 :

연마주기 수를 늘리십시오 (≥ 3 스파크 프리 그라인딩)

공급 속도를 30% 줄이기

그라인딩 휠 선택 :

열 소산을 향상시키기 위해 다공성이 높은 분쇄 휠 (30%-40%)을 사용하십시오.

가공 후 원뿔 각도 편차 (> ± 01 °)를 어떻게 해결할 수 있습니까?

답변:

기계의 기하학적 정확도 교정 :

레이저 간섭계를 사용하여 x/z 축 수직 성을 확인하십시오 (오차 ≤ 0.005 mm/300 mm).

그라인딩 휠 드레싱 각도 수정 :

표준 각도 블록을 사용하여 다이아몬드 롤러 드레서를 보정하십시오. 고정물 강성 확인 :

공작물 변형을 방지하기 위해 3-5 MPa에서 클램핑 력을 제어하십시오.

유리화 된 CBN 그라인딩 휠에는 특별한 드레싱이 필요합니까?

답변:

드레싱 도구 : 다이아몬드 롤러가 권장됩니다 (긴 수명과 정밀도).

매개 변수 설정 :

드레싱 사료 속도 : 0.002-0.005 mm/스트로크

드레싱 속도 비율 : 0.4 ~ 0.8 (연삭 휠 대 롤러 선형 속도 비율)

연삭 요구 사항 : 드레싱 후 3 개의 스파크가없는 패스가 필요합니다.

그라인딩 휠을 설치 한 후 어떤 조정이 필요합니까?

답변:

유휴 실행 테스트 : 속도를 작동 속도로 단계적으로 높이고 30 분 동안 실행하십시오.

동적 밸런싱 : 온라인 밸런서를 사용하여 G1.0으로 조정하십시오.

연삭 검증 테스트 :

프로세스 2-3 시편과 치수와 표면 품질을 검사하십시오.

결과에 따라 드레싱 양 또는 연삭 매개 변수를 미세하게 조정하십시오.

7. 세라믹 CBN 연삭 휠 정밀 콘 그라인딩 머신의 작동 중 일반적인 문제 및 솔루션

표면 품질 문제

일반 수다 마크

특성 : 파장이 0.1-0.5mm 인주기적인 스트라이션

치료:

기초 진동 확인 (≤2μm/s)

공명 주파수를 피하기 위해 속도를 조정하십시오

불평등 한 간격 분쇄 휠 (나선형 플루트)을 사용하십시오.

표면 화상

기준 : 산소 변색층

주요 대책 :

냉각수 유량을 ≥15 l/min · mm로 증가시킵니다

내부적으로 냉각 된 연삭 휠 디자인을 채택하십시오

사료 율을 30% 줄이고 3 개의 추가 연마 패스를 추가하십시오.

그라인딩 휠 이상

비정상적인 마모

일반적인 사례 : 수명은 50% 이상 감소합니다.

최적화 솔루션 :

CBN 농도 조정 (강화 강철의 경우 100-125%)

드레싱 매개 변수 수정 (피드 속도 ≤ 0.001 mm/스트로크)

연마 곡물 흘림

증상 : "대머리 반점"은 연삭 휠 표면에 나타납니다

근본 원인 :

결합 강도 단점

직각 절단 충격

개선 방법 :

미세 결정 세라믹 본드 그라인딩 휠을 사용하십시오

<5 ° 경사면 절단 방법을 채택하십시오

프로세스 시스템 문제

치수 불안정성

주요 제어 지점 :

20 ± 1 ° C에서의 주변 온도 제어

10 개마다 온라인 측정 보상을 트리거합니다

열 변형 보상 모델을 설정하십시오

비상 문제 해결

그라인딩 휠 균열

비상 절차 :

즉각적인 비상 정지

보호 덮개의 무결성을 확인하십시오

속도가 한계를 초과하는지 확인하십시오

공작물 비행

예방 조치 :

기계식 및 유압 듀얼 위치를 사용하십시오

시각적 확인 시스템을 설치하십시오

유지 보수 최적화 권장 사항

일일 검사 :

냉각수 농도 (4-6%)

그라인딩 휠 모양 (균열/결함)

정기적 인 유지 보수 :

주간 : 가이드 웨이 윤활 (그리스 충전 ≥ 80%)

월간 : 스핀들 런아웃 검사 (≤ 0.003mm)

부록 : 빠른 진단 테이블

문제 설명	우선 순위 검사 항목	시간 제한
채터 마크	동적 밸런싱/베어링	2 시간 이내에
화상	냉각 시스템	즉시 종료
치수 초과	온도 보상	교대 중에 해결하십시오
