센터리스 연삭기 란 무엇입니까?

에이 센터리스 연삭기 센터나 척 사이에 부품을 고정할 필요 없이 공작물에서 소재를 제거하는 원통형 연삭 장비의 일종입니다. 대신 작업물은 작업대 블레이드에 의해 지지되고 제어 휠에 의해 조절되며 연삭 휠은 절단 작업을 수행합니다. 이 설계를 통해 탁월한 진원도와 표면 마감을 갖춘 원통형 부품을 지속적으로 높은 처리량으로 가공할 수 있어 현대 정밀 제조의 초석이 됩니다.

기존 센터 연삭과 달리 센터리스 연삭은 클램핑 압력에 따라 구부러지거나 구부러지는 길고 가늘거나 벽이 얇은 부품을 가공하는 데 탁월합니다. 엔진 밸브, 유압 로드, 베어링 레이스, 핀 및 샤프트와 같은 구성 요소는 자동차, 항공우주 및 산업 부문의 센터리스 그라인더에서 일상적으로 생산됩니다.

에이s a leading 중국 센터리스 연삭기 공급 업체 , Jiangsu Gist Technology Co., Ltd.는 전 세계적으로 가장 까다로운 제조 환경에 맞는 고정밀 지능형 자동화 연삭 솔루션을 설계합니다.

센터리스 연삭기는 어떻게 작동합니까?

센터리스 연삭기의 기본 작동 원리는 정밀한 조정으로 작동하는 세 가지 주요 구성 요소에 의존합니다. 그라인딩 휠 , 조절 휠 , 그리고 작업용 칼날 . 공작물은 연삭 휠과 조절 휠 사이에 위치하며 두 휠의 중심선보다 약간 높은 높이의 블레이드에 놓입니다. 이 기하학적 오프셋은 매우 중요합니다. 이는 연삭 공정 전반에 걸쳐 진원도를 유지하는 자체 중심화 효과를 생성합니다.

연삭 휠은 고속(일반적으로 1,800~3,600RPM)으로 회전하고 실제 재료 제거를 수행합니다. 약간의 각도(보통 1°~6°)로 설정된 조절 휠은 더 천천히 회전하며 공작물의 회전 속도와 축 이송 속도를 모두 제어합니다. 이 각도는 관통 공급 모드에서 부품이 기계를 통해 이동하는 속도를 직접적으로 결정합니다.

세 가지 주요 분쇄 방법

관통 연삭: 공작물은 한 번의 연속 패스로 기계를 완전히 통과합니다. 막대나 막대와 같이 직경이 일정한 일반 원통형 부품에 이상적입니다.
인피드 연삭: 공작물은 반경 방향으로 연삭 휠에 공급되고 축 방향으로 고정됩니다. 직경이 다양한 복잡한 프로파일, 테이퍼 및 부품에 사용됩니다.
엔드피드 연삭: 공작물은 한쪽 끝에서 고정 정지점까지 공급됩니다. 특정 지점에서 엄격한 치수 제어가 필요한 테이퍼형 또는 계단형 작업물에 적합합니다.

위의 다이어그램은 3점 지지 시스템을 보여줍니다. 연삭 휠은 고속으로 재료를 제거하고 조절 휠은 이송과 회전을 제어합니다. 작업대 블레이드는 기하학적 원형을 유지하기 위해 부품을 중앙보다 위쪽에 배치합니다. 이 마찰 없는 자동 중심 설정을 통해 센터 없는 연삭이 가능해 대규모 생산 실행에서 일관되게 ±0.002mm의 엄격한 공차를 달성할 수 있습니다.

주요 구성 요소 및 기술적 역할

센터리스 연삭기의 구조를 이해하는 것은 올바른 구성을 선택하고 최적의 성능을 유지하는 데 필수적입니다. 각 구성 요소는 완성된 공작물의 품질에 중요한 역할을 합니다.

표 1: 센터리스 연삭기의 주요 구성 요소와 정밀 제조에서의 기술적 중요성.
구성 요소	재질/사양	기능	품질에 미치는 영향
연삭 Wheel	CBN, 알루미나, SiC	재료 제거, 표면 마무리	표면 거칠기 Ra, 치수 정확도
규제 Wheel	고무결합 연마재	이송 속도 제어, 공작물 회전	진원도, 공급 일관성

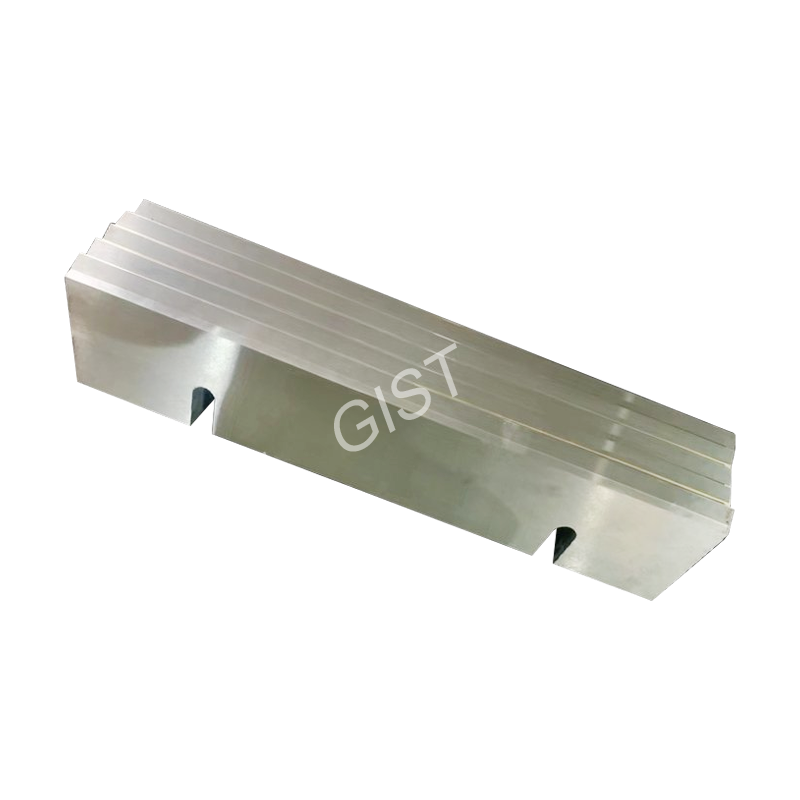

작업용 블레이드	경화강/초경	중심선 위의 공작물을 지지합니다.	기하학적 안정성, 진동 감소
휠 Dressing Unit	다이아몬드 롤/포인트 드레서	휠 프로파일과 선명도 유지	일관된 재료 제거율
CNC 제어 시스템	PLC / 서보 구동	에이utomation, parameter management	반복성, 공정 추적성
냉각수 시스템	고압홍수/미스트	방열, 칩 제거	열 안정성, 휠 수명

센터리스 연삭과 기존 원통형 연삭

센터리스 연삭과 기존의 중심 간 원통형 연삭 중에서 선택하려면 설정 시간, 강성, 부품 형상 및 생산량의 균형이 필요합니다. 아래 차트는 6가지 중요한 성능 차원에 걸쳐 두 가지 방법을 비교합니다.

레이더 차트는 명확한 패턴을 보여줍니다. 센터리스 연삭은 처리량, 설정 속도 및 자동화 잠재력에서 각각 약 95, 85 및 90점을 달성하여 100점 만점에 압도적입니다. 기존의 원통형 연삭은 프로파일 복잡성과 부품 강성 측면에서 우위를 유지합니다. 이는 안전한 고정이 필요한 복잡한 윤곽 또는 비대칭 가공물에 필수적입니다. 엔진 밸브 스템, 유압 실린더 로드 또는 베어링 롤러와 같은 원통형 부품을 대량 생산하는 경우 센터리스 연삭은 측정 가능한 뛰어난 효율성과 일관성을 제공합니다. 선택은 궁극적으로 배치 크기, 부품 형상 및 허용 오차 요구 사항에 따라 달라집니다.

산업 및 응용 분야: 센터리스 그라인더가 배포되는 곳

센터리스 연삭기는 재료, 공차 및 표면 마감에 대한 요구 사항이 각기 다른 매우 광범위한 산업 분야에 사용됩니다. 이 기술은 원형 부품을 반복 가능한 정밀도로 대량 생산해야 하는 분야에서 특히 두드러집니다.

자동차 및 엔진 부품 부문은 밸브, 피스톤, 크랭크샤프트 및 변속기 부품의 막대한 생산량에 힘입어 전 세계 센터리스 연삭기 사용량의 약 60%를 차지합니다. 항공우주 응용 분야는 점유율은 작지만 가장 높은 공차를 요구하며 종종 Ra 0.1 µm 미만의 표면 거칠기를 요구합니다. 의료기기 부문은 특히 정형외과용 임플란트 부품과 완벽한 원통형 정밀도를 요구하는 최소 침습 수술 도구 부문에서 급속한 성장을 경험하고 있습니다.

Jiangsu Gist Technology Co., Ltd.는 엄격한 공급업체 자격 기준으로 유명한 독일 MAHLE 및 미국 EATON을 포함한 엔진 부품 제조업체와 장기적인 파트너십을 구축했습니다. 이러한 관계는 글로벌 Tier-1 자동차 및 산업 제조업체의 요구 사항을 충족하는 센터리스 연삭 솔루션을 지속적으로 제공하는 회사의 역량을 반영합니다.

센터리스 연삭으로 가공되는 대표적인 공작물

엔진 밸브 스템: 안정적인 밀봉을 위해서는 엄격한 원통도 공차(일반적으로 2μm 이내)와 Ra 0.2μm 미만의 표면 마감이 필요합니다.
베어링 롤러 및 레이스: ABEC-5 이상의 등급을 충족해야 합니다. 센터리스 연삭으로 0.5μm 미만의 필요한 진원도를 얻을 수 있습니다.
유압 실린더 로드: 기존 클램핑으로 인해 편향이 발생하는 길고 가는 부품; 관통형 센터리스 연삭이 선호되는 방법입니다.
연료 분사 장치 구성 요소: ±0.001mm의 엄격한 직경 허용 오차는 적절한 스프레이 패턴과 엔진 효율성을 보장합니다.
의료용 뼈 나사 및 임플란트: 티타늄, 코발트 크롬과 같은 생체적합성 소재는 수술용 정밀성을 위해 연마되었습니다.

에이chievable Tolerances and Surface Quality

잘 구성된 센터리스 연삭기의 가장 큰 장점 중 하나는 고정 장치 기반 방법과 관련된 점진적인 오류 축적 없이 대량 생산에 걸쳐 극도로 엄격한 치수 공차를 유지할 수 있는 능력입니다. 아래 표에는 최신 CNC 센터리스 그라인더로 달성할 수 있는 정밀 벤치마크가 요약되어 있습니다.

표 2: 주요 품질 매개변수 전반에 걸친 CNC 센터리스 연삭기의 정밀 벤치마크.
매개변수	표준 CNC 센터리스	고정밀 모델	일반적인 응용
직경 공차	±0.005mm	±0.001mm	엔진 밸브, 베어링 레이스
진원도(원형도)	1~2μm	0.3~0.5μm	정밀 베어링, 연료 분사 장치
표면 거칠기(Ra)	0.2~0.4μm	0.05~0.1μm	의료용 임플란트, 항공우주
원통형	3~5μm / 100mm	1~2μm / 100 mm	유압 로드, 스핀들 샤프트
재료 제거율	최대 6mm³/mm·s	1–2 mm³/mm·s(마감)	황삭 대 정삭 연삭

올바른 센터리스 연삭기 선택: 주요 매개변수

센터리스 연삭기를 지정하려면 여러 상호 의존적 매개변수를 신중하게 평가해야 합니다. 작업에 비해 크기가 작은 기계를 선택하면 표면 품질이 떨어지고 휠 수명이 짧아지며, 기계를 과도하게 지정하면 불필요한 자본 지출이 발생합니다. 다음 매개변수는 체계적으로 평가되어야 합니다.

세로 막대형 차트는 업계 실무자 피드백 및 응용 엔지니어링 데이터를 기반으로 한 상대적 중요성에 따라 기계 선택 기준의 순위를 매깁니다. 스핀들 속도가 재료 제거율과 달성 가능한 표면 거칠기를 직접 결정하기 때문에 연삭 휠 속도 기능이 목록에서 가장 중요합니다. 전력이 부족한 스핀들은 다른 조정을 통해 보상할 수 없습니다. 공작물 직경 범위와 기계 강성은 기계가 처리할 수 있는 물리적 경계와 진동 없이 절삭력을 처리하는 방법에 대한 물리적 경계를 정의하므로 밀접한 관련이 있습니다. 기계 설치 공간은 시설 계획과 관련이 있지만 기술 역량 결정을 거의 내리지 않기 때문에 가장 낮은 순위를 차지합니다.

공작물 직경 및 길이 용량

대부분의 센터리스 연삭기는 특정 공작물 직경 범위를 중심으로 설계되었습니다. 일반적인 범주에는 0.3mm~50mm의 직경을 처리하는 소구경 기계, 10~150mm의 중급 기계, 50~300mm 샤프트 및 롤을 위한 대형 모델이 포함됩니다. 연삭 휠 폭은 또한 인피드 연삭 중 단일 패스로 마무리할 수 있는 최대 공작물 길이를 결정합니다. 일반적인 휠 폭은 100mm에서 600mm 사이입니다.

그라인딩 휠 사양

휠 선택은 중요한 프로세스 엔지니어링 결정입니다. 에이lumina (Al₂O₃) wheels 탄소강 및 철 재료에 비용 효율적입니다. 실리콘 카바이드(SiC) 휠 세라믹이나 주철과 같은 단단하고 부서지기 쉬운 재료에 선호됩니다. CBN(입방 질화붕소) 휠 경화강에 탁월한 휠 수명과 치수 일관성을 제공합니다. 기존 연마재의 수만 개에 비해 단일 CBN 휠은 교체 전에 수십만 개의 부품을 드레싱할 수 있습니다. 단점은 초기 휠 비용이 상당히 높다는 것입니다.

센터리스 연삭기 유지 관리 및 문제 해결

센터리스 연삭기의 일관된 정밀 출력은 엄격한 예방 유지 관리에 달려 있습니다. 마모가 주로 단일 축에 영향을 미치는 기존 공작 기계와 달리 센터리스 연삭기는 세 가지 상호 작용하는 동적 시스템을 포함하므로 출력 품질을 유지하는 데 체계적인 유지 관리 계획이 필수적입니다.

에이nalysis of centerless grinding process defects across production environments reveals that over 55% of quality issues originate from wheel-related causes — either grinding wheel wear profiles or regulating wheel setup errors. This underscores why regular wheel dressing schedules and precise wheel gap calibration protocols are the highest-return maintenance activities. Work rest blade height, which controls the critical above-center positioning of the workpiece, accounts for 18% of defects and is often overlooked as a wear item despite direct impact on roundness. A blade worn by as little as 0.05 mm can introduce measurable out-of-roundness in finished parts.

일반적인 결함 및 시정 조치

표 3: 일반적인 센터리스 연삭 결함, 주요 근본 원인 및 권장 시정 조치.
결함 증상	가장 가능성이 높은 원인	시정 조치
채터마크/진동선	휠 imbalance or worn spindle bearings	재균형 휠; 베어링을 검사하십시오. 인피드 속도 감소
완성된 부품의 테이퍼	규제 wheel angle misaligned	조절 휠 회전 각도를 다시 정렬합니다. 블레이드 레벨 확인
원형도/로빙 불량	잘못된 칼날 높이 설정	중앙 위의 블레이드 높이를 다시 계산하고 재설정합니다.
타거나 변색된 표면	과도한 인피드, 부족한 냉각수, 글레이즈 휠	드레스 휠; 냉각수 흐름을 늘리십시오. 절입 깊이를 줄이세요
배치 전반에 걸쳐 직경이 일관되지 않음	열 드리프트 또는 휠 마모 드리프트	자동 보상을 활성화합니다. 드레싱 간격을 줄인다

에이bout Jiangsu Gist Technology Co., Ltd.

Jiangsu Gist Technology Co., Ltd.(구 Dongtai Weifeng Machinery Factory)는 2012년에 설립되었으며 2020년 4월 완전 기계 자동화 장비 전문 제조업체로 재설립되었습니다. 회사는 동타이시 우리에진 공업집중구에 위치하며 점유하고 있습니다. 11,000평방미터 이상의 생산 시설을 갖춘 22무의 토지 총 자본 투자액은 1억 위안입니다. 새로운 시설의 건설은 2021년 초에 시작되어 2022년 초에 완료되었습니다.

회사의 고급 지능형 자동화 장비는 기관차, 발전기 세트, 광산 기계, 상업용 차량 및 해양 응용 분야의 핵심 엔진 구성 요소 응용 프로그램을 제공합니다. Jiangsu Gist는 세계적으로 인정받는 제조업체와 장기적인 공급 관계를 구축했으며 국제 조달 시스템에 통합되었습니다. 회사는 독립적인 수출입 권리를 보유하고 있습니다. 독일, 일본, 터키, 이란 등 20개 이상의 국가와 지역에 장비를 납품해왔습니다.

기술 혁신을 인정받아 Jiangsu Gist가 수상했습니다. 2022년 국가첨단기술기업 현황 2024년 전문화신기업으로 지정되었습니다. 회사는 10개 이상의 발명특허와 100개 이상의 실용신안특허를 보유하고 있습니다. 모든 작업은 다음 인증을 받았습니다. ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 조직 전반에 걸쳐 일관된 품질, 환경적 책임, 직업 안전 표준을 보장하는 관리 시스템입니다.

센터리스 연삭기에 대해 자주 묻는 질문

Q1: 스루피드와 인피드 센터리스 연삭의 차이점은 무엇입니까?

스루피드 연삭은 공작물을 축 방향을 따라 기계를 통해 완전히 통과시키므로 직선 샤프트, 로드 및 핀과 같은 일정한 직경의 일반 원통형 부품에 매우 높은 처리량 속도로 이상적입니다. 인피드 연삭은 공작물을 축 방향으로 고정하고 연삭 휠을 반경 방향으로 부품 안으로 이동시킵니다. 이 방법은 길이에 따라 직경이 변하는 계단형, 테이퍼형 또는 프로파일형 구성요소에 사용됩니다.

Q2: 센터리스 연삭기에서는 어떤 재료를 가공할 수 있습니까?

센터리스 그라인더는 경화 탄소강, 합금강, 스테인리스강, 주철, 알루미늄, 티타늄, 세라믹, 탄화물 등 다양한 재료를 가공할 수 있습니다. 알루미나, 탄화규소 또는 CBN 등 연삭 휠 연마재의 선택은 재료 경도 및 필요한 표면 마감에 맞춰집니다. 단단하고 내마모성이 있는 재료에는 과도한 열 발생 없이 효과적인 연삭을 위해 일반적으로 CBN 휠이 필요합니다.

Q3: 센터리스 연삭기는 얼마나 엄격한 공차를 달성할 수 있습니까?

최신 CNC 센터리스 연삭기는 생산 환경에서 정기적으로 ±0.001~0.005mm(1~5μm)의 직경 공차를 달성합니다. 열 보상 및 공정 중 측정 기능을 갖춘 고정밀 모델은 진원도를 0.3~0.5μm 이내, 표면 거칠기를 Ra 0.1μm 미만으로 유지할 수 있습니다. 가장 엄격한 공차를 달성하려면 신중한 휠 선택, 일관된 드레싱 일정, 가공 사이클 전반에 걸쳐 안정적인 열 조건이 필요합니다.

Q4: 센터리스 연삭기의 일반적인 생산 속도는 얼마입니까?

생산 속도는 부품 크기, 재료 및 연삭 허용량에 따라 크게 다릅니다. 엔진 밸브 스템(일반적으로 직경 5~8mm)과 같은 작은 직경의 부품의 경우 자동 스루피드 센터리스 그라인더는 분당 40~120개의 부품을 처리할 수 있습니다. 베어링 외부 링이나 유압 로드와 같은 대형 공작물에는 더 긴 체류 시간이 필요하므로 분당 5~30개의 부품을 생산할 수 있습니다. 자동 로딩 시스템을 갖춘 CNC 자동화는 활용도를 극대화하고 작업자와 교대조 간의 주기 시간 변동을 최소화합니다.

Q5: 내 응용 분야에 적합한 센터리스 연삭기를 어떻게 선택합니까?

주요 요소에는 공작물 직경 범위 및 길이, 필요한 치수 공차 및 표면 마감, 생산량, 재료 유형 및 경도, 부품 형상이 직선인지 프로파일인지 여부가 포함됩니다. 여기에서 기계 강성, 스핀들 출력, CNC 제어 기능, 사용 가능한 자동화 옵션 및 판매 후 지원 인프라를 평가합니다. 맞춤형 솔루션 평가를 위해 Jiangsu Gist Technology Co., Ltd.와 같은 전문 제조업체와 세부 공작물 도면 및 생산 목표를 공유하는 것이 좋습니다.

Q6: 센터리스 연삭기에는 어떤 유지 관리가 필요합니까?

일상적인 유지 관리에는 정기적인 연삭 휠 드레싱(매일 또는 생산량에 따라 교대당), 냉각수 농도 및 청결도 점검, 스핀들 베어링 윤활, 작업대 블레이드 검사 및 교체, 휠 각도 설정 조절 확인이 포함됩니다. 분기별 점검에는 스핀들 런아웃 측정, 슬라이드 웨이 윤활 및 CNC 축 교정이 포함되어야 합니다. 정밀도를 유지하고 기계 서비스 수명을 연장하려면 기계 제조업체가 제공하는 예방 유지보수 일정을 엄격히 준수해야 합니다.
